Über dieses Produkt

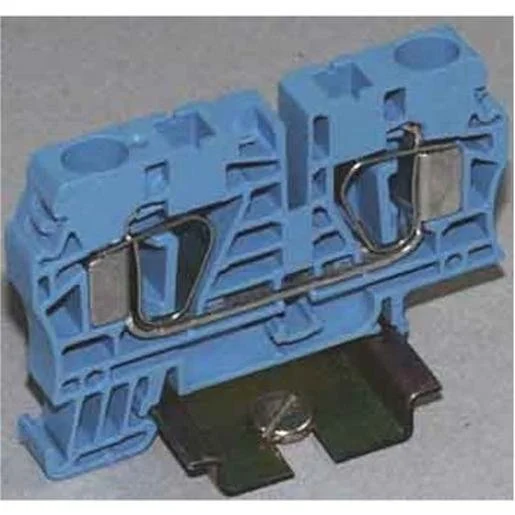

Die Weidmüller Durchgangs-Reihenklemme ZDU 6 BL ist eine zuverlässige Lösung für die moderne Elektroinstallation in Österreich. Diese Reihenklemme mit bewährter Zugfedertechnik zeichnet sich durch ihren geringen Platzbedarf auf der Hutschiene aus und bietet großzügige Markierungsflächen für eine übersichtliche Verdrahtung. Mit einem Bemessungsstrom von 41 Ampere und einer Spannungsfestigkeit von 800 Volt eignet sie sich für anspruchsvolle Anwendungen im Schaltschrankbau. Die blaue Ausführung erleichtert die klare Potenzialzuordnung in komplexen Anlagen. Dank der integrierten Querverbindungskanäle lassen sich Potenziale effizient verteilen, wobei steckbare Standardquerverbindungen für maximale Flexibilität sorgen. Der große Klemmbereich von 0,5 bis 10 mm² ermöglicht den Einsatz einer Vielzahl unterschiedlicher Leiterarten. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet dauerhaft sichere Verbindungen auch bei Vibrationen.
- Großer Klemmbereich: Flexibilität bei der Leiterwahl von 0,5 bis 10 mm².
- Kompaktes Design: Nur 8,1 mm Breite für eine hohe Packungsdichte im Schaltschrank.
- Querverbindungskanäle: Einfache Potenzialverteilung über mehrere Reihenklemmen hinweg.
Anwendungsbereiche
- Schaltschrank- und Anlagenbau für industrielle Steuerungen.
- Verteilung von elektrischen Potenzialen in Gebäudetechnik-Installationen.
- Anwendungen mit begrenztem Bauraum, die hohe Flexibilität bei der Verdrahtung erfordern.
Technische Details
| Breite/Rastermaß | 8,1 Millimeter |
| Montageart | Hutschiene TH35 |
| Abschlussplatte erforderlich | ja |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 41 Ampere |
| Farbe | blau |
| Höhe bei niedrigstbauender Montageart | 45,5 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Länge | 65 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 10 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Anschlussposition | oben |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Bemessungsspannung | 800 Volt |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 10 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-124508 | EAN: 4008190259259 | Hersteller-Art.-Nr.: 1608630000
Häufig gestellte Fragen
Welchen Leiterquerschnitt kann die ZDU 6 BL aufnehmen?
Die Reihenklemme nimmt eindrähtige Leiter sowie feindrähtige Leiter ohne Aderendhülse im Bereich von 0,5 bis 10 mm² auf.
Kann die Klemme auf einer Standard-Hutschiene montiert werden?
Ja, die Klemme ist für die Montage auf einer Hutschiene TH35 ausgelegt.
Ist eine Abschlussplatte für diese Klemme zwingend erforderlich?
Ja, für die ZDU 6 BL ist eine entsprechende Abschlussplatte erforderlich, um den Berührungsschutz und die Isolierung seitlich zu gewährleisten.
Wofür wird die Farbe Blau bei dieser Reihenklemme verwendet?
Die blaue Farbe kennzeichnet in der Elektrotechnik standardmäßig den Neutralleiter (N-Leiter) oder dient zur optischen Unterscheidung verschiedener Potenziale.
