Über dieses Produkt

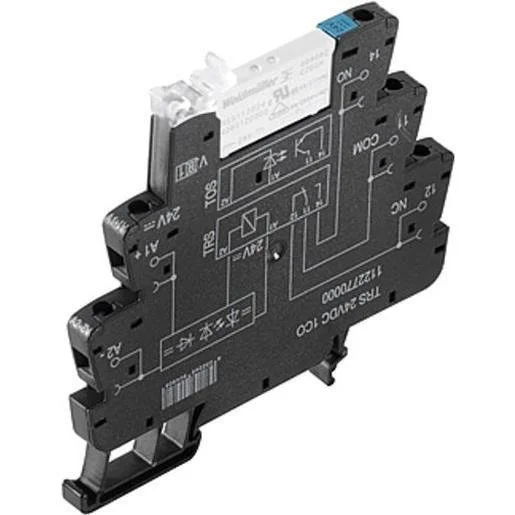

Der Weidmüller Relaiskoppler TRS 24VDC 1CO ist ein kompaktes Komplettmodul der TERMSERIES-Reihe, das für präzise Schaltvorgänge in industriellen Steuerungen konzipiert wurde. Dieses Relaismodul besteht aus einem Relais und einem passenden Sockel mit sicherem Schraubanschluss, was die Montage auf der DIN-Schiene wesentlich erleichtert. Mit einer Bemessungssteuerspannung von 24V DC und einem 1-Wechsler-Kontakt bietet das Gerät eine zuverlässige Lösung zur galvanischen Trennung und Signalverarbeitung. Der integrierte Auswerfer verfügt über eine Lichtleitgeometrie, die eine deutliche Statusanzeige ermöglicht. Dank der schmalen Baubreite von nur 6,4 mm lässt sich der Relaiskoppler platzsparend in Schaltschränken verbauen. Durch den robusten AgNi-Kontakt und den IP20-Schutz ist eine langlebige Funktion in verschiedenen elektrischen Anlagen gegeben. Sie können dieses hochwertige Relais bequem online bei TELA kaufen und profitieren von einer breiten Auswahl an Elektromaterial in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 6,4 mm Baubreite: Ermöglicht eine extrem platzsparende Installation auf der Tragschiene.
- Komplettmodul mit Sockel: Erspart die aufwendige Zusammenstellung einzelner Komponenten und beschleunigt die Montage.
- Integrierte LED-Statusanzeige: Erlaubt eine schnelle visuelle Funktionsprüfung direkt am Modul.
- Schraubanschluss: Sorgt für eine dauerhaft stabile und wartungsarme elektrische Verbindung.
- AgNi-Kontakt: Bietet zuverlässiges Schaltverhalten und eine hohe mechanische Lebensdauer.
Anwendungsbereiche
- Signalumformung und Potentialtrennung in Automatisierungssystemen
- Schnittstelle zwischen speicherprogrammierbaren Steuerungen (SPS) und Aktoren
- Schaltaufgaben in der Schaltschrankverdrahtung und Anlagentechnik
- Industrielle Steuerungstechnik zur Entkopplung von Laststromkreisen
Technische Details
| Mit abnehmbaren Klemmen | nein |
| Bemessungssteuerspeisespannung DC | 19,2 Volt |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Öffner | 0 |
| Schutzart (IP) | IP20 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit LED-Anzeige | ja |
| Schaltverhalten des Antriebs | monostabil |
| Spannungsart zur Betätigung | DC |
| Komplettgerät mit Sockel | ja |
| Tiefe | 87,8 Millimeter |
| Antrieb, Polung | gepolt |
| Höhe | 89,6 Millimeter |
| Mit zwangsgeführten Kontakten | nein |
| Breite | 6,4 Millimeter |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2888149 | EAN: 4032248904808 | Hersteller-Art.-Nr.: 1122770000
Häufig gestellte Fragen
Kann der Relaiskoppler direkt auf einer DIN-Schiene montiert werden?
Ja, der Weidmüller TRS Relaiskoppler ist als Komplettgerät inklusive passendem Sockel konzipiert, der eine einfache Montage auf Standard-DIN-Tragschienen ermöglicht.
Welche Spannung wird für den Betrieb benötigt?
Das Gerät ist für eine Steuerspannung von 24V DC ausgelegt und arbeitet mit einer Bemessungssteuerspeisespannung von 19,2 Volt.
Ist eine visuelle Statusanzeige vorhanden?
Ja, das Modul verfügt über einen Auswerfer mit Lichtleitgeometrie, der als gut sichtbare LED-Statusanzeige dient.
Wie erfolgt der elektrische Anschluss der Leiter?
Das Relaismodul ist mit einem soliden Schraubanschluss ausgestattet, der einen sicheren Halt der Leitungen gewährleistet.
