Description
Über dieses Produkt

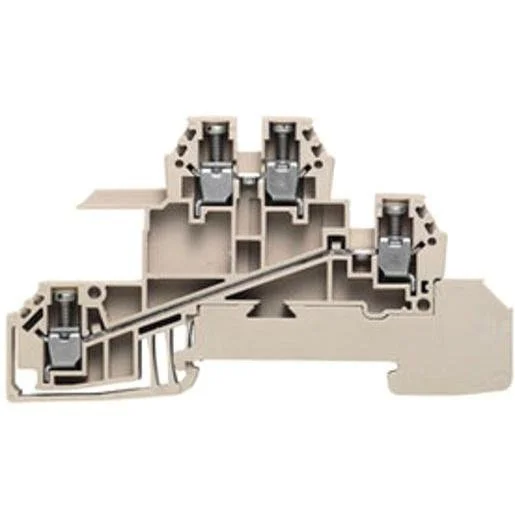

Die Weidmüller Installations-Etagenklemme WDL 2.5/S/L/L ermöglicht eine effiziente Leitungsführung in elektrischen Anlagen. Als Installationsklemme mit zwei Potenzialen bietet sie eine kompakte Lösung für den Schraubanschluss von Leitern mit Querschnitten von 0,5 bis 4 mm². Der Isolierkörper aus Thermoplast in der Farbe Beige gewährleistet eine robuste Bauweise und erfüllt die Anforderungen der Brennbarkeitsklasse V0. Durch das Rastermaß von 6,1 mm lässt sich die Reihenklemme platzsparend auf der 35 mm Hutschiene montieren. Fachbetriebe nutzen diese Komponente zur sicheren Verdrahtung in Schaltschränken und Unterverteilungen. Bei TELA finden Sie diese professionelle Anschlusstechnik für Ihr nächstes Elektromaterial-Projekt in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Zuverlässige mechanische und elektrische Kontaktierung
- Kompaktes Design: Nur 6,1 mm Breite für hohe Packungsdichte auf der Tragschiene
- Zwei Potenziale: Ermöglicht die flexible Trennung elektrischer Kreise in einer Etagenklemme
- Materialgüte: Thermoplast-Gehäuse mit V0-Zertifizierung sorgt für hohe Sicherheit
Anwendungsbereiche
- Installation in Unterverteilern
- Verdrahtung in industriellen Schaltanlagen
- Gebäudeinstallationstechnik
- Anschluss von Stromkreisen in engen Gehäusen
Technische Details
| Montageart | Hutschiene 35 mm |
| Bemessungsspannung | 400 Volt |
| Anschlussposition | seitlich |
| Höhe bei niedrigstbauender Montageart | 49 Millimeter |
| N-Funktion möglich | nein |
| Mit N-Trennschlitten | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Mit Prüftrenner | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Potenziale | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Grundfarbe | beige |
| Länge | 84,5 Millimeter |
| Bemessungsstrom In | 24 Ampere |
| Breite/Rastermaß | 6,1 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Mit PE-Funktion | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-88250 | EAN: 4008190189259 | Hersteller-Art.-Nr.: 1031200000
Häufig gestellte Fragen
Ist für diese Etagenklemme eine Abschlussplatte erforderlich?
Ja, aufgrund der offenen Bauweise der Klemme ist eine Abschlussplatte zwingend erforderlich, um die Berührungssicherheit zu gewährleisten.
Welcher Leiterquerschnitt kann angeschlossen werden?
Die Klemme ist für Leiter mit einem Querschnitt von 0,5 mm² bis 4 mm² bei eindrähtigen Leitern geeignet.
Besitzt die Klemme eine integrierte PE-Funktion?
Nein, dieses spezifische Modell verfügt über keine PE-Funktion (Schutzleiteranschluss) und keinen N-Trennschlitten.
Auf welcher Schiene wird die Klemme montiert?
Die Montage erfolgt standardmäßig auf einer Hutschiene mit 35 mm Breite.
