Description
Über dieses Produkt

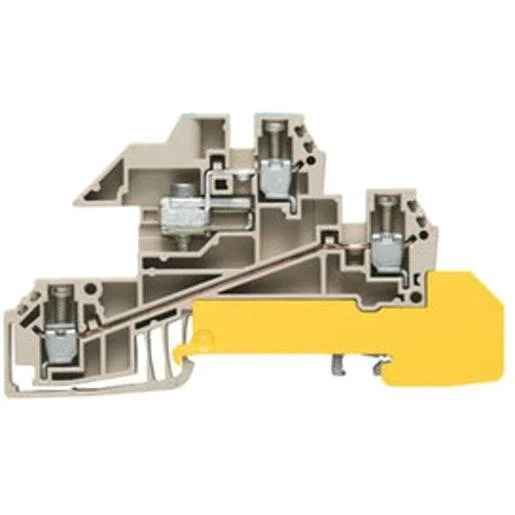

Die Weidmüller Installations-Etagenklemme WDL 2.5/S/NT/L/PE ist eine zuverlässige Reihenklemme für den professionellen Schaltschrankbau. Diese Installationsklemme mit Schraubanschluss bietet auf einem Rastermaß von nur 6,1 mm eine kompakte Lösung für komplexe Verdrahtungsaufgaben in 400-Volt-Systemen. Sie ist speziell für die Direktmontage auf einer 35-mm-Hutschiene konzipiert und unterstützt den Anschluss von Leiterquerschnitten zwischen 0,5 und 4 Quadratmillimetern. Dank der integrierten PE-Funktion sowie dem N-Trennschlitten lassen sich Installationsstromkreise effizient und sicher trennen sowie prüfen. Die robuste Bauweise aus Thermoplast sorgt für Stabilität und eine hohe Brennbarkeitsklasse nach UL 94 V0. Suchen Sie nach hochwertigem Elektromaterial in Österreich, um Ihre Elektroinstallationen professionell umzusetzen? Bei uns können Sie diese Weidmüller Klemmen bequem online bestellen und von einer fachgerechten Produktauswahl profitieren. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Dauerhafte und wartungsfreie Verbindung für flexible und starre Leiter.
- Integrierter N-Trennschlitten: Erleichtert die Messung des Isolationswiderstands pro Stromkreis.
- PE-Anschluss: Direkte elektrische Verbindung zur Hutschiene für sichere Erdung.
- Kompaktes Design: Nur 6,1 mm Breite ermöglichen eine hohe Packungsdichte im Verteilerschrank.
- Integrierter Prüftrenner: Ermöglicht die einfache Prüfung von Stromkreisen ohne Demontage.
Anwendungsbereiche
- Installationsverteiler im Wohn- und Zweckbau
- Steuerungs- und Schaltanlagenbau
- Verteilerreihen zur Potenzialtrennung von Nullleitern
Technische Details
| Montageart | Hutschiene 35 mm |
| Bemessungsspannung | 400 Volt |
| Grundfarbe | beige |
| Mit PE-Funktion | ja |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Mit Prüftrenner | ja |
| Werkstoff des Isolierkörpers | Thermoplast |
| Mit N-Trennschlitten | ja |
| Länge | 84,5 Millimeter |
| Höhe bei niedrigstbauender Montageart | 48,7 Millimeter |
| N-Funktion möglich | nein |
| Anschlussposition | schräg |
| Anzahl der Potenziale | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Breite/Rastermaß | 6,1 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Bemessungsstrom In | 24 Ampere |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-661023 | EAN: 4008190035815 | Hersteller-Art.-Nr.: 1030600000
Häufig gestellte Fragen
Wofür wird der N-Trennschlitten bei der WDL 2.5/S/NT/L/PE verwendet?
Der N-Trennschlitten dient zur Unterbrechung des Neutralleiters, um bei Isolationsprüfungen nach der Errichtung oder Wartung die einzelnen Stromkreise voneinander zu trennen.
Ist für diese Etagenklemme eine Abschlussplatte erforderlich?
Ja, für die korrekte Montage und zur Einhaltung der Sicherheitsabstände ist bei diesem Modell eine Abschlussplatte zwingend erforderlich.
Welche Leiterquerschnitte können angeschlossen werden?
Die Klemme nimmt eindrähtige oder mehrdrähtige Leiter von 0,5 bis 4 mm² auf; bei feindrähtigen Leitern mit Aderendhülse ist der Bereich von 0,5 bis 2,5 mm² spezifiziert.
Kann die Klemme auf einer Standard-Hutschiene montiert werden?
Ja, die Installations-Etagenklemme ist für die Montage auf einer 35-mm-Hutschiene (Tragschiene) ausgelegt.
