Über dieses Produkt

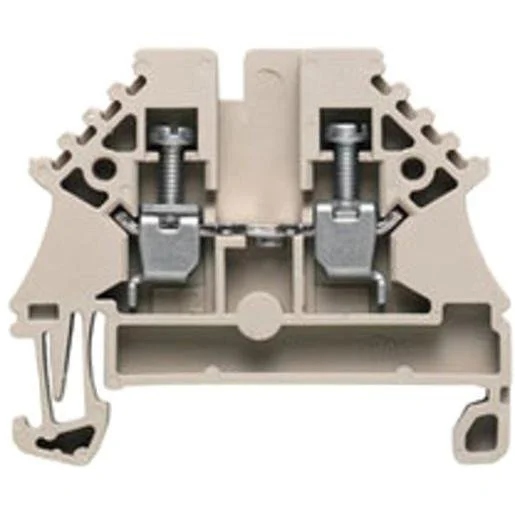

Die Weidmüller Durchgangs-Reihenklemme WDU 2.5N ist ein bewährtes Bauelement für professionelle Schaltanlagen und industrielle Steuerungen. Diese einstöckige Reihenklemme überzeugt durch den robusten Schraubanschluss und eignet sich für Leiterquerschnitte von 0,5 bis 4 mm². Dank des kompakten Rastermaßes von 5,1 mm lässt sich die Klemme platzsparend auf Hutschienen der Bauform TH35 montieren. Die beige Gehäuseausführung aus Thermoplast entspricht der Brennbarkeitsklasse V0 und bietet eine hohe Betriebssicherheit in anspruchsvollen Umgebungen von -50 bis 120 Grad Celsius. Für Schaltanlagenbauer in Österreich stellt diese Klemme eine zuverlässige Lösung zur sicheren Leiterverbindung dar. Mit ihrer Explosionsschutz-Eignung nach Ex e erfüllt sie zudem gehobene Sicherheitsstandards. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Sorgt für dauerhaft sichere Klemmstellen mit hoher Vibrationsfestigkeit.
- Kompaktes Design: 5,1 mm Rastermaß ermöglicht eine hohe Packungsdichte auf der Hutschiene.
- Großer Leiterbereich: Flexible Aufnahme von Leiterquerschnitten zwischen 0,5 und 4 mm².
- Explosionsschutz: Zertifizierte ‚Ex e‘ Ausführung für den Einsatz in explosionsgefährdeten Bereichen.
Anwendungsbereiche
- Installation in industriellen Schaltschränken und Verteilergehäusen
- Automatisierungstechnik für Maschinen- und Anlagenbau
- Verbindung von Steuer- und Hauptstromkreisen
- Prozessleittechnik unter erschwerten thermischen Bedingungen
Technische Details
| Breite/Rastermaß | 5,1 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Höhe bei niedrigstbauender Montageart | 37,5 Millimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschlussposition | seitlich |
| Bemessungsstrom In | 24 Ampere |
| Farbe | beige |
| Bemessungsspannung | 500 Volt |
| Länge | 44 Millimeter |
| Abschlussplatte erforderlich | ja |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Montageart | Hutschiene TH35 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2218399 | EAN: 4008190103484 | Hersteller-Art.-Nr.: 1023700000
Häufig gestellte Fragen
Ist für die WDU 2.5N eine Abschlussplatte notwendig?
Ja, bei diesem Modell ist eine Abschlussplatte zwingend erforderlich, um den Berührungsschutz gemäß den Sicherheitsbestimmungen an den offenen Seiten der Klemme zu gewährleisten.
Kann die Klemme auf einer Standard-Hutschiene montiert werden?
Ja, die Weidmüller WDU 2.5N ist für die Montage auf der Standard-Tragschiene TH35 (Hutschiene) ausgelegt.
Welche Leiterarten können angeschlossen werden?
Die Klemme nimmt eindrähtige, mehrdrähtige und feindrähtige Leiter im Bereich von 0,5 mm² bis 4 mm² auf, wobei die maximale Kapazität bei feindrähtigen Leitern mit Aderendhülse 2,5 mm² beträgt.
Ist die Klemme für Ex-Bereiche zugelassen?
Ja, die Ausführung ist als explosionsgeschützte Variante ‚Ex e‘ klassifiziert und somit für den Einsatz in entsprechenden Umgebungen qualifiziert.
