Über dieses Produkt

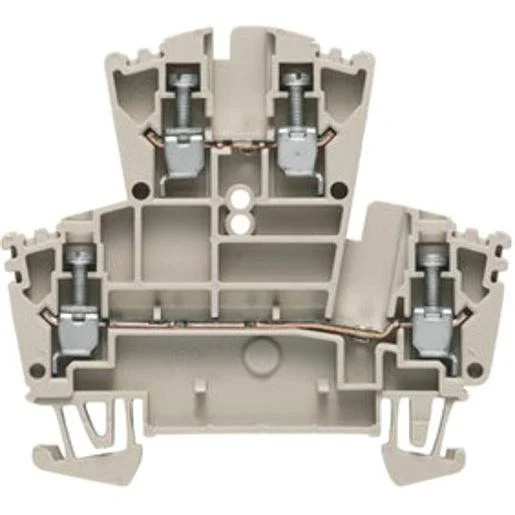

Die Weidmüller Durchgangs-Reihenklemme WDK 2.5 dient als kompakte Mehrstockklemme für die sichere elektrische Verbindung in Schaltschränken. Die zweietagige Konstruktion ermöglicht eine hohe Packungsdichte auf der Hutschiene TH35 bei einer geringen Baubreite von nur 5,1 Millimetern. Mit ihrem bewährten Schraubanschluss bietet sie eine zuverlässige Kontaktierung für Leiterquerschnitte von 0,5 bis 4 Quadratmillimetern. Die Klemme besteht aus robustem Thermoplast und ist für Betriebstemperaturen von -50 bis 120 Grad Celsius ausgelegt. Dank der Explosionsschutz-Zulassung ‚Ex e‘ ist sie vielseitig in der industriellen Elektrotechnik einsetzbar. Für Ihr Projekt in Österreich finden Sie bei uns das passende Elektromaterial online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 2-Etagen-Design: Platzsparende Verdrahtung auf engstem Raum durch vertikale Anordnung.
- Schraubanschluss: Bewährte Anschlusstechnik für dauerhaft sichere Verbindungen.
- V0-Material: Hohe Sicherheit durch schwer entflammbaren Thermoplast-Isolierkörper.
- Explosionsgeschützt: Zertifizierte ‚Ex e‘ Ausführung für anspruchsvolle Industrieumgebungen.
Anwendungsbereiche
- Industrielle Steuerungs- und Schaltanlagenbau
- Verteilerkästen in der Gebäudetechnik
- Anlagen mit hohen Anforderungen an die Packungsdichte
- Explosionsgefährdete Bereiche
Technische Details
| Länge | 69 Millimeter |
| Breite/Rastermaß | 5,1 Millimeter |
| Anzahl der Etagen | 2 |
| Anschlussposition | seitlich |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Montageart | Hutschiene TH35 |
| Bemessungsstrom In | 24 Ampere |
| Höhe bei niedrigstbauender Montageart | 63 Millimeter |
| Etagen intern gebrückt | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Farbe | beige |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Bemessungsspannung | 400 Volt |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-661031 | EAN: 4008190169527 | Hersteller-Art.-Nr.: 1021500000
Häufig gestellte Fragen
Benötige ich für die Weidmüller WDK 2.5 eine Abschlussplatte?
Ja, aufgrund der offenen Bauweise der Reihenklemme ist für einen ordnungsgemäßen Abschluss der Montageeinheit eine entsprechende Abschlussplatte erforderlich.
Kann die Klemme auf einer Standard-Hutschiene montiert werden?
Ja, die WDK 2.5 ist für die Montage auf der weit verbreiteten Hutschiene TH35 konzipiert.
Wie viele Klemmstellen bietet diese Mehrstockklemme?
Die Reihenklemme verfügt über insgesamt zwei Etagen mit jeweils zwei Klemmstellen pro Etage, was eine flexible Verdrahtung ermöglicht.
Ist diese Reihenklemme für den Ex-Bereich zugelassen?
Ja, das Modell verfügt über die Ausführung ‚Ex e‘ und ist somit für den Einsatz in explosionsgeschützten Bereichen geeignet.
