Über dieses Produkt

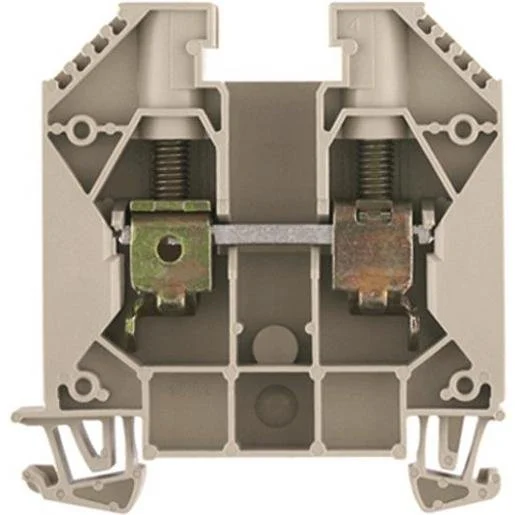

Die Weidmüller Durchgangs-Reihenklemme WDU 16 ist eine robuste Lösung für den sicheren elektrischen Anschluss in Schaltanlagen. Mit einem Bemessungsquerschnitt von 16 mm² und zuverlässigem Schraubanschluss ermöglicht diese Reihenklemme eine dauerhafte Kontaktierung Ihrer Leiter. Das Bauteil ist für die Montage auf der Hutschiene TH35 ausgelegt und bietet eine Bemessungsspannung von 1000 Volt bei einem Bemessungsstrom von 76 Ampere. Die beige Klemme überzeugt durch ihre kompakte Bauweise bei einem Rastermaß von 11,9 Millimetern und ist für anspruchsvolle Umgebungen geeignet. Dank der Explosionsschutz-Zulassung (Ex e) lässt sie sich vielseitig in der industriellen Elektrotechnik einsetzen. Bei TELA finden Sie das passende Elektromaterial für Ihr Projekt in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsquerschnitt 16 mm²: Gewährleistet hohe Stromtragfähigkeit für leistungsstarke Anwendungen.
- Schraubanschluss-Technik: Bietet bewährte und vibrationssichere Kontaktierung für feindrähtige und eindrähtige Leiter.
- Hutschiene TH35 Montage: Einfache und schnelle Installation in Standard-Verteilergehäusen.
- Thermoplast-Isolierkörper: Hohe Temperaturbeständigkeit von -50 bis 120 Grad Celsius für maximale Sicherheit.
Anwendungsbereiche
- Industrielle Schaltanlagen und Steuerungen
- Energieverteilung in Gebäuden
- Explosionsgefährdete Bereiche (Ex e)
- Anlagenbau und Maschineninstallation
Technische Details
| Montageart | Hutschiene TH35 |
| Anzahl der Etagen | 1 |
| Länge | 60 Millimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Abschlussplatte erforderlich | ja |
| Höhe bei niedrigstbauender Montageart | 63 Millimeter |
| Anschlussposition | seitlich |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Breite/Rastermaß | 11,9 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 25 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 16 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Bemessungsstrom In | 76 Ampere |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 16 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Bemessungsspannung | 1000 Volt |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Farbe | beige |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-982830 | EAN: 4008190127794 | Hersteller-Art.-Nr.: 1020400000
Häufig gestellte Fragen
Ist für die WDU 16 eine Abschlussplatte erforderlich?
Ja, für dieses Modell ist bei der Montage eine Abschlussplatte zwingend erforderlich, um den Berührungsschutz gemäß den technischen Anforderungen zu gewährleisten.
Kann die Klemme in Ex-Bereichen eingesetzt werden?
Ja, die Weidmüller WDU 16 verfügt über eine Zulassung für die explosionsgeschützte Ausführung ‚Ex e‘ und ist somit für anspruchsvolle industrielle Umgebungen zugelassen.
Welcher Leiterquerschnitt kann angeschlossen werden?
Die Klemme ist für Leiterquerschnitte von 1,5 mm² bis 16 mm² (bei Aderendhülsen) bzw. bis zu 25 mm² (bei feindrähtigen Leitern ohne Aderendhülse) ausgelegt.
Ist die Klemme für Hutschienen geeignet?
Ja, die Reihenklemme ist für die standardmäßige Montage auf Hutschiene TH35 konzipiert.
