Über dieses Produkt

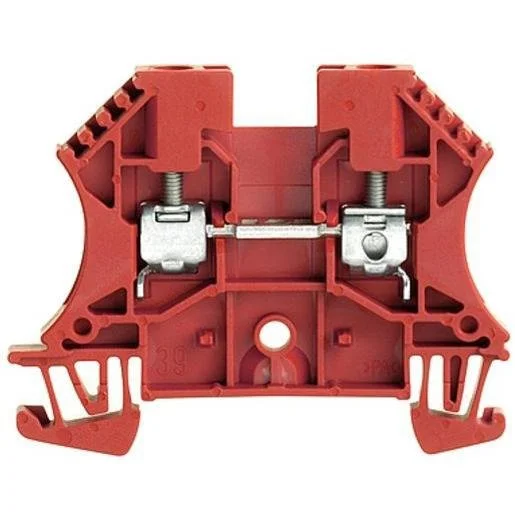

Die Weidmüller Durchgangs-Reihenklemme WDU 4 RT bietet eine zuverlässige Lösung für die professionelle elektrische Installation. Diese Reihenklemme mit bewährtem Schraubanschluss ermöglicht die sichere Verbindung von Leitern mit Querschnitten von 0,5 mm² bis 6 mm². Gefertigt aus robustem Thermoplast und ausgestattet mit Komponenten aus gehärtetem Stahl sowie verzinntem Kupfer, garantiert sie eine dauerhaft hohe Leitfähigkeit in Ihren Schaltanlagen. Die rote Ausführung dient der klaren Kennzeichnung und Übersichtlichkeit innerhalb komplexer Verkabelungssysteme. Dank der montagefreundlichen Bauweise auf der Hutschiene TH35 ist sie flexibel in diversen industriellen Applikationen einsetzbar. Als Spezialist für Elektromaterial in Österreich bieten wir Ihnen diese Komponente direkt für Ihr Projekt an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Sorgt für eine dauerhafte, rüttelsichere Kontaktierung der Leiter.
- Explosionsgeprüfte Ausführung: Dank Ex e Zulassung auch in anspruchsvollen Umgebungen einsetzbar.
- Hohe Materialqualität: Gehärteter Stahl und verzinntes Kupfer bieten exzellente elektrische Eigenschaften.
- Kompaktes Rastermaß: Mit 6,1 mm Breite lässt sich die Klemme platzsparend auf der Hutschiene montieren.
Anwendungsbereiche
- Industrielle Schaltschrankverdrahtung
- Steuerungs- und Verteilertechnik
- Maschinenbau und Automatisierungslösungen
Technische Details
| Montageart | Hutschiene TH35 |
| Farbe | rot |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Bemessungsspannung | 800 Volt |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 6 Quadratmillimeter |
| Breite/Rastermaß | 6,1 Millimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 6 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschlussposition | seitlich |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe bei niedrigstbauender Montageart | 46,5 Millimeter |
| Abschlussplatte erforderlich | ja |
| Bemessungsstrom In | 32 Ampere |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Länge | 60 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2237253 | EAN: 4008190297701 | Hersteller-Art.-Nr.: 1020140000
Häufig gestellte Fragen
Benötige ich für die WDU 4 eine Abschlussplatte?
Ja, bei der WDU 4 Reihenklemme ist aus sicherheitstechnischen Gründen eine Abschlussplatte zwingend erforderlich.
Ist die Klemme für explosionsgefährdete Bereiche geeignet?
Ja, die Ausführung ist als explosionsgeschützte Variante ‚Ex e‘ zertifiziert und somit für entsprechende Anlagen zugelassen.
Welcher Leiterquerschnitt kann angeschlossen werden?
Es können eindrähtige Leiter von 0,5 bis 6 mm² sowie feindrähtige Leiter mit Aderendhülse von 0,5 bis 4 mm² angeschlossen werden.
Auf welcher Schiene wird die Klemme montiert?
Die Montage der Weidmüller WDU 4 erfolgt standardmäßig auf einer Hutschiene der Bauform TH35.
