Description
Über dieses Produkt

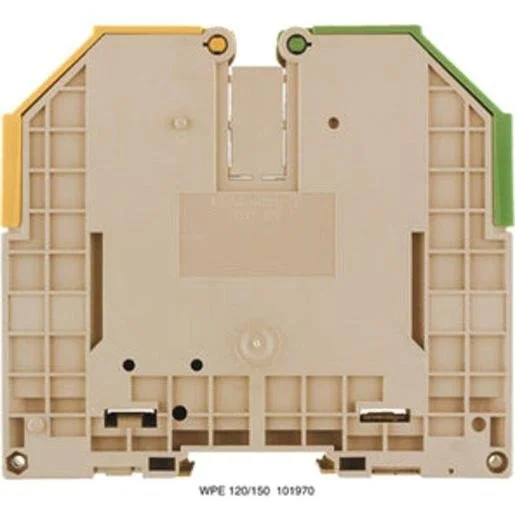

Die Weidmüller Erdungsklemme WPE 120/150 ist eine robuste Schutzleiter-Reihenklemme für anspruchsvolle elektrische Installationen. Mit einem Bemessungsquerschnitt von 120 mm² sorgt diese PE-Klemme für eine sichere Erdung und zuverlässige Schirmleiterverbindung in Schaltschränken und Anlagen. Die robuste Konstruktion aus Thermoplast ist für Hutschiene TH35 ausgelegt und ermöglicht eine direkte Montage für eine einfache Handhabung. Durch den soliden Schraubanschluss bietet sie eine dauerhafte und wartungsarme Verbindung für Leiter bis 150 mm². Diese Erdungsklemme ist die Lösung für industrielle Anwendungen, bei denen Präzision und Stabilität im Mittelpunkt stehen. Elektromaterial für Österreich können Sie hier bequem online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsquerschnitt 120 mm²: Ausgelegt für hohe Stromtragfähigkeit in industriellen Netzwerken.
- Schraubanschluss-Technik: Garantiert sicheren Halt und optimalen Kontakt der Leiter.
- Gehäuse aus Thermoplast V0: Hohe Temperaturbeständigkeit von -50 bis 120 °C für anspruchsvolle Umgebungen.
- Hutschienenmontage TH35: Standardisierte Bauweise für eine schnelle und platzsparende Installation.
Anwendungsbereiche
- Schutzleiteranschluss in industriellen Schaltanlagen und Verteilungen.
- Erdung von Schirmleitungen zur elektromagnetischen Verträglichkeit.
- Anlagenbau und Infrastrukturprojekte, die hohe Leiterquerschnitte erfordern.
Technische Details
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Etagen | 1 |
| Anschlussposition | seitlich |
| Betriebstemperatur | -50 bis 120 Grad Celsius |
| Höhe bei niedrigstbauender Montageart | 118 Millimeter |
| Breite/Rastermaß | 32 Millimeter |
| PEN-Funktion möglich | nein |
| Farbe | grün/gelb |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35 bis 150 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35 bis 95 Quadratmillimeter |
| Länge | 132 Millimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Montageart | Hutschiene TH35 |
| Abschlussplatte erforderlich | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-1631276 | EAN: 4008190495671 | Hersteller-Art.-Nr.: 1019700000
Häufig gestellte Fragen
Für welche Leiterquerschnitte ist die Weidmüller WPE 120 geeignet?
Die Klemme ist für feindrähtige Leiter ohne Aderendhülse von 35 bis 150 mm² und mit Aderendhülse von 35 bis 95 mm² zugelassen.
Ist eine Abschlussplatte für diese Klemme erforderlich?
Nein, bei diesem Modell ist keine separate Abschlussplatte für den Betrieb notwendig.
Auf welchen Schienentypen lässt sich die Klemme montieren?
Diese Erdungsklemme ist für die Montage auf der Standard-Hutschiene TH35 ausgelegt.
Kann die Klemme auch als PEN-Klemme verwendet werden?
Nein, eine PEN-Funktion ist bei diesem speziellen Erdungsklemmen-Modell nicht vorgesehen.
