Description
Über dieses Produkt

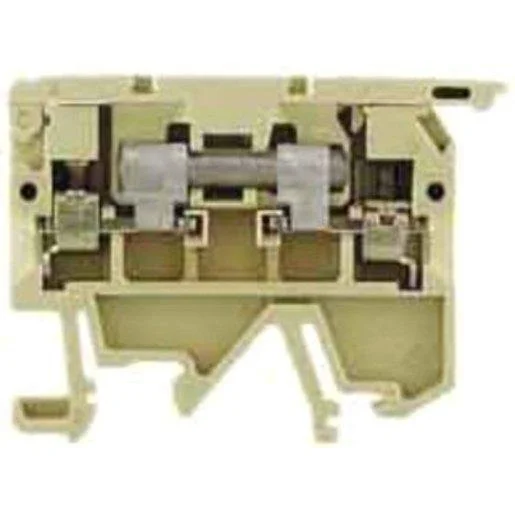

Die Weidmüller Sicherungs-Reihenklemme ASK 1/35 bietet eine zuverlässige Lösung zur Absicherung elektrischer Stromkreise auf Hutschienen. Diese einetagige Sicherungsklemme eignet sich für G-Sicherungen im Format 5×20 mm und verfügt über einen praktischen schwenkbaren Sicherungshalter. Mit einer Bemessungsspannung von 500 Volt und einem Bemessungsstrom von 19 Ampere ist sie für vielfältige industrielle Anwendungen ausgelegt. Der Anschluss erfolgt über bewährte Schraubklemmen für Leiterquerschnitte von 0,5 bis 4 mm². Kunden in Österreich profitieren von der hohen Verarbeitungsqualität dieses Modells für ihre Elektroinstallationen. Als Profi-Partner für Elektromaterial bieten wir Ihnen diese Komponente direkt online zum Kauf an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schwenkbarer Sicherungshalter: Ermöglicht einen schnellen und unkomplizierten Austausch von 5×20 mm G-Sicherungen.
- Robuste Schraubanschlusstechnik: Sorgt für eine dauerhaft sichere und vibrationsfeste Kontaktierung Ihrer Leiter.
- Flexibler Klemmbereich: Geeignet für Leiterquerschnitte von 0,5 bis 4 mm², ideal für Standard-Schaltschrankverdrahtungen.
- Kompakte Bauweise: Mit einer Breite von 8 mm platzsparend auf der 35 mm Hutschiene montierbar.
Anwendungsbereiche
- Schutz von Steuerstromkreisen in der industriellen Automatisierungstechnik.
- Absicherung einzelner Abgänge in Schalt- und Verteilerschränken.
- Einsatz in der allgemeinen Anlagen- und Gebäudetechnik bei 500V AC Anwendungen.
Technische Details
| Anzahl der Etagen | 1 |
| Montageart | Hutschiene 35 mm |
| Bemessungsspannung | 500 Volt |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Art des Anzeigeelements für die Defektanzeige | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Breite | 8 Millimeter |
| Farbe | beige |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Werkstoff des Isolierkörpers | Thermoplast |
| Ausführung des Sicherungshalters | schwenkbar |
| Bemessungsstrom In | 19 Ampere |
| Ausführung des Sicherungseinsatzes | G-Sicherung 5×20 mm |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Spannungsart für die Defektanzeige | AC |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
| Höhe | 49 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-547425 | EAN: 4008190157241 | Hersteller-Art.-Nr.: 0456360000
Häufig gestellte Fragen
Welche Sicherungseinsätze passen in die ASK 1/35?
Die Klemme ist für handelsübliche G-Sicherungen (Feinsicherungen) mit den Abmessungen 5×20 mm ausgelegt.
Ist eine Abschlussplatte für diese Klemme zwingend erforderlich?
Ja, laut technischer Spezifikation ist bei diesem Klemmentyp eine Abschlussplatte erforderlich, um die seitliche Isolierung zu gewährleisten.
Auf welcher Schiene wird die Klemme montiert?
Die Weidmüller ASK 1/35 ist für die Montage auf einer standardmäßigen 35 mm Hutschiene (Tragschiene) vorgesehen.
Kann die Klemme bei 500 Volt eingesetzt werden?
Ja, die Bemessungsspannung der Reihenklemme beträgt 500 Volt, womit sie sich für entsprechende AC-Stromkreise eignet.
