Über dieses Produkt

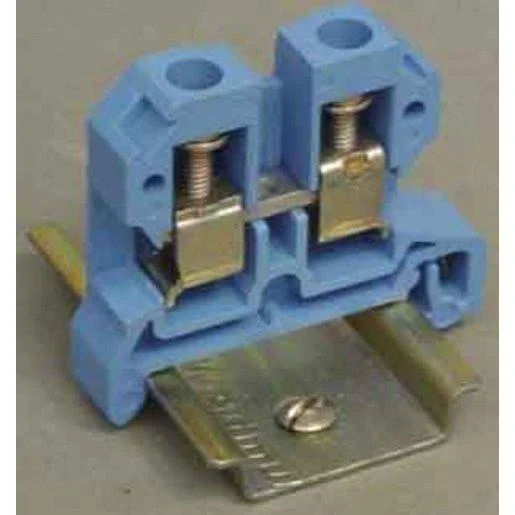

Die Weidmüller Durchgangs-Reihenklemme SAK 10/35 BL ist ein zuverlässiges Bauelement für die sichere Verbindung elektrischer Leiter in Schaltanlagen. Diese einstöckige Reihenklemme in der Farbe Blau verfügt über zwei Klemmstellen und ist speziell für die Montage auf Hutschienen des Typs TH35 ausgelegt. Mit einem Bemessungsstrom von 57 Ampere und einer Bemessungsspannung von 800 Volt bietet sie eine robuste Lösung für Leiterquerschnitte von 1,5 bis 16 Quadratmillimeter. Der bewährte Schraubanschluss sorgt für einen dauerhaften und festen Halt der Leiter, wodurch ein sicherer Betrieb in unterschiedlichen elektrischen Umgebungen gewährleistet wird. Durch die kompakte Bauweise lässt sich die Klemme effizient in Schaltschränken positionieren und einfach verdrahten. Als Elektrofachbetrieb in Österreich bieten wir Ihnen dieses Bauteil für Ihre Installationen online zum Kauf an. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Ermöglicht eine extrem zugfeste und vibrationssichere Kontaktierung der Leiter.
- Hutschienen-Montage: Schnelle und standardisierte Installation auf TH35-Profilen.
- Großer Querschnittsbereich: Flexibel einsetzbar für eindrähtige und mehrdrähtige Leiter bis 16 mm².
- Blaue Kennfarbe: Dient zur klaren visuellen Zuordnung der Neutralleiterfunktion innerhalb von Schaltanlagen.
Anwendungsbereiche
- Industrielle Schaltanlagenbau
- Verteilerbau in der Gebäudeinstallation
- Maschinensteuerungen
- Elektrische Energieverteilung
Technische Details
| Montageart | Hutschiene TH35 |
| Breite/Rastermaß | 10 Millimeter |
| Farbe | blau |
| Länge | 40 Millimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 10 Quadratmillimeter |
| Abschlussplatte erforderlich | ja |
| Anschlussposition | seitlich |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 16 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Bemessungsstrom In | 57 Ampere |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 800 Volt |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 10 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| Etagen intern gebrückt | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-583499 | EAN: 4008190152512 | Hersteller-Art.-Nr.: 0443780000
Häufig gestellte Fragen
Wofür wird die blaue Farbe der Weidmüller SAK 10/35 verwendet?
In der Schaltanlagen- und Installationstechnik wird die Farbe Blau standardmäßig zur Kennzeichnung des Neutralleiters (N) eingesetzt.
Kann ich diese Klemme auf einer Standard-Hutschiene montieren?
Ja, diese Durchgangs-Reihenklemme ist für die gängige Hutschiene TH35 ausgelegt, die in nahezu allen Schaltschränken verwendet wird.
Benötige ich zwingend eine Abschlussplatte für diese Klemme?
Ja, bei der Verwendung dieser SAK-Reihenklemme ist eine Abschlussplatte erforderlich, um die seitlich offenen Kontaktstellen fachgerecht zu isolieren.
Welche Leiterquerschnitte kann ich mit der SAK 10/35 anschließen?
Sie können eindrähtige oder mehrdrähtige Leiter mit einem Querschnitt von 1,5 bis 16 mm² sicher anschließen.
