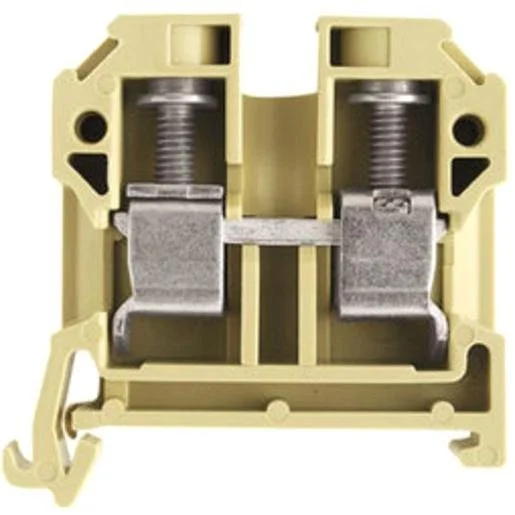

Die Weidmüller Durchgangsreihenklemme SAK 10/35 ist eine robuste Lösung für den professionellen Schaltschrankbau. Diese bewährte Reihenklemme ermöglicht eine sichere elektrische Verbindung mittels bewährtem Schraubanschluss. Mit einem Rastermaß von 10 mm und einer Bemessungsspannung von 800 Volt bietet sie Flexibilität bei der Verdrahtung von Leiterquerschnitten bis zu 16 mm². Die Montage erfolgt unkompliziert auf der Hutschiene TH35, wobei der Einsatz einer Abschlussplatte erforderlich ist. Für Elektro-Profis in Österreich ist dieses Bauteil eine zuverlässige Wahl bei der Installation von Steuer- und Verteileranlagen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Sorgt für eine dauerhafte, vibrationsfeste Kontaktierung der Leiter.
- Breiter Anschlussbereich: Geeignet für Leiterquerschnitte von 1,5 bis 16 mm² bei feindrähtigen Leitern.
- Kompaktes Design: Nur 10 mm Breite ermöglichen eine platzsparende Anordnung auf der Tragschiene.
- Hohe Belastbarkeit: Ausgelegt für einen Bemessungsstrom von 57 Ampere bei 800 Volt.
Anwendungsbereiche
- Schaltschrankbau und industrielle Verteileranlagen
- Automatisierungstechnik und Anlageninstallation
- Verbindung von Leistungs- und Steuerstromkreisen
Technische Details
| Abschlussplatte erforderlich | ja |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 800 Volt |
| Länge | 40 Millimeter |
| Etagen intern gebrückt | nein |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschlussposition | seitlich |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Farbe | beige |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Breite/Rastermaß | 10 Millimeter |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 10 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Klemmstellen je Etage | 2 |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsstrom In | 57 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-583480 | EAN: 4008190136949 | Hersteller-Art.-Nr.: 0443760000
Häufig gestellte Fragen
Benötige ich für die SAK 10/35 eine Abschlussplatte?
Ja, laut technischen Spezifikationen ist bei dieser Durchgangsreihenklemme eine Abschlussplatte zur seitlichen Abdeckung erforderlich.
Auf welcher Hutschiene lässt sich die Klemme montieren?
Die Klemme ist für die Montage auf der Standard-Hutschiene TH35 ausgelegt.
Welche Leiterquerschnitte kann ich anschließen?
Der Anschluss ist für eindrähtige Leiter von 1,5 bis 10 mm² sowie feindrähtige Leiter mit Aderendhülse bis 16 mm² geeignet.
Wie hoch ist der Bemessungsstrom dieser Weidmüller Klemme?
Die SAK 10/35 ist für einen Bemessungsstrom von 57 Ampere ausgelegt.
