Über dieses Produkt

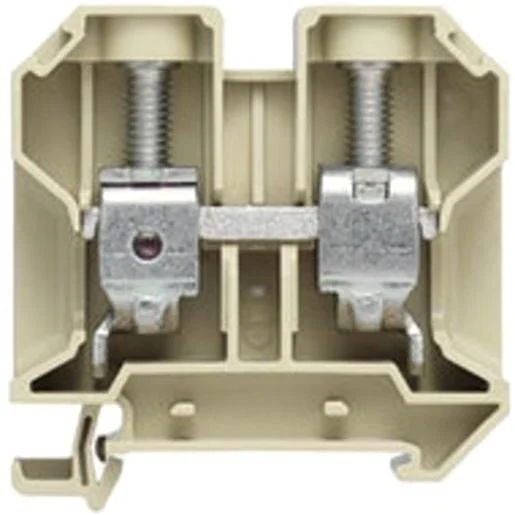

Die Weidmüller Durchgangs-Reihenklemme SAK 35/35 ist eine robuste Lösung für die sichere Leiterverbindung in Schaltschränken und Verteileranlagen. Diese einstöckige Durchgangsreihenklemme ermöglicht durch ihre zwei Klemmstellen pro Etage eine effiziente Kontaktierung von Leitern mit Querschnitten bis zu 35 mm². Die Montage erfolgt unkompliziert auf einer Hutschiene der Bauform TH35. Der bewährte Schraubanschluss sorgt für eine dauerhaft sichere Verbindung und hohe Kontaktzuverlässigkeit im täglichen Betrieb. Dank des widerstandsfähigen Thermoplast-Gehäuses in Beige ist die Klemme für einen Temperaturbereich von -50 bis 100 Grad Celsius ausgelegt. Fachleute aus der Elektrotechnik setzen bei der Installation auf diese bewährte Komponente für die professionelle Energieverteilung. In unserem Onlineshop für Elektromaterial Österreich finden Sie diese und weitere Verbindungstechnik zur einfachen Auswahl. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsspannung 1000 Volt: Sicherer Einsatz in anspruchsvollen industriellen Stromkreisen.
- Bemessungsstrom 125 Ampere: Ermöglicht die Übertragung hoher Leistungen bei kompakter Bauweise.
- Massiver Schraubanschluss: Garantierte mechanische Stabilität und sicherer elektrischer Kontakt.
- Hutschiene TH35 Montage: Standardisierte Befestigung für schnelle und flexible Schrankaufbauten.
Anwendungsbereiche
- Industrielle Schaltanlagenbau
- Verteilerkästen in der Gebäudetechnik
- Maschinensteuerungssysteme
- Anlagen mit hohen Anforderungen an die Stromtragfähigkeit
Technische Details
| Länge | 58 Millimeter |
| Abschlussplatte erforderlich | ja |
| Farbe | beige |
| Montageart | Hutschiene TH35 |
| Anschlussposition | seitlich |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 bis 35 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Höhe bei niedrigstbauender Montageart | 60 Millimeter |
| Anzahl der Klemmstellen je Etage | 2 |
| Breite/Rastermaß | 18 Millimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Etagen intern gebrückt | nein |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 bis 35 Quadratmillimeter |
| Anzahl der Etagen | 1 |
| Bemessungsspannung | 1000 Volt |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Bemessungsstrom In | 125 Ampere |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 bis 16 Quadratmillimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-583405 | EAN: 4008190063962 | Hersteller-Art.-Nr.: 0380760000
Häufig gestellte Fragen
Wird für die Weidmüller SAK 35/35 eine Abschlussplatte benötigt?
Ja, aufgrund des Designs der SAK-Serie ist eine Abschlussplatte zwingend erforderlich, um den Berührungsschutz und die ordnungsgemäße Trennung der Klemmstellen zu gewährleisten.
Welche Leiterquerschnitte können angeschlossen werden?
Die Klemme unterstützt feindrähtige Leiter von 2,5 bis 35 mm² sowie eindrähtige oder mehrdrähtige Leiter von 2,5 bis 16 mm².
Kann die Klemme auf einer Standard-Hutschiene montiert werden?
Ja, die Weidmüller SAK 35/35 ist für die Montage auf einer 35 mm Hutschiene (TH35) nach Industrienorm ausgelegt.
Ist die Klemme für Ex-Bereiche zugelassen?
Nein, dieses spezielle Modell (0380760000) ist nicht in einer explosionsgeschützten Ausführung (Ex e) gefertigt.
