Description
Über dieses Produkt

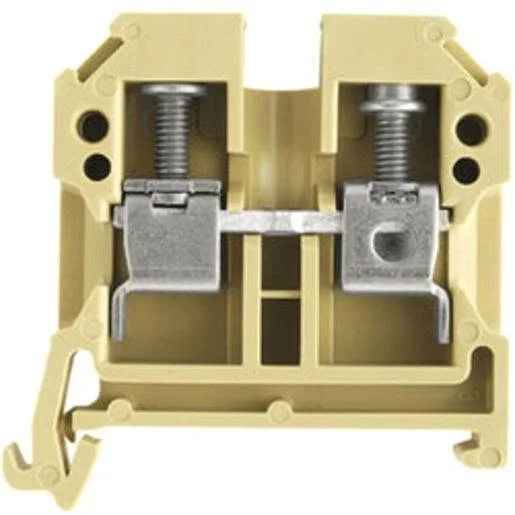

Die Weidmüller Durchgangs-Reihenklemme SAK 6/35 PA ist ein bewährtes Bauelement für die sichere elektrische Verbindung in Schaltschränken und Verteileranlagen. Diese einstöckige Reihenklemme in beiger Ausführung ermöglicht eine effiziente Verdrahtung von Leitern mit Querschnitten bis zu 10 mm². Durch die Montage auf der Hutschiene TH35 wird eine Platz sparende Installation ermöglicht, wobei der Federzuganschluss für eine dauerhafte und vibrationssichere Kontaktierung sorgt. Das robuste Thermoplast-Gehäuse bietet eine hohe Zuverlässigkeit im industriellen Betrieb bei Temperaturen von -50 bis 100 Grad Celsius. Dank der Bemessungsspannung von 800 Volt eignet sich diese Klemme für vielfältige Anwendungen im professionellen Elektromaterial-Bereich. Nutzen Sie die einfache online Bestellung für Ihren Bedarf in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet schnelle und wartungsfreie Montage der Leiter.
- Hutschiene TH35: Standardisierte Montageart für einfache Integration in bestehende Systeme.
- Bemessungsspannung 800 V: Sicherer Einsatz in anspruchsvollen elektrischen Installationen.
- Kompaktes Design: Nur 8 mm Rastermaß für hohe Packungsdichte auf der Tragschiene.
Anwendungsbereiche
- Installation von Schalt- und Steuerschränken im Maschinenbau.
- Verteilung von Steuerspannungen in industriellen Automatisierungslösungen.
- Aufbau von elektrischen Klemmkästen in Gebäudetechnikanlagen.
Technische Details
| Länge | 45 Millimeter |
| Montageart | Hutschiene TH35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 10 Quadratmillimeter |
| Etagen intern gebrückt | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschlussposition | seitlich |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 10 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Bemessungsspannung | 800 Volt |
| Breite/Rastermaß | 8 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 10 Quadratmillimeter |
| Höhe bei niedrigstbauender Montageart | 44 Millimeter |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 6 Quadratmillimeter |
| Farbe | beige |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Bemessungsstrom In | 41 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-583367 | EAN: 4008190134648 | Hersteller-Art.-Nr.: 0380560000
Häufig gestellte Fragen
Ist für diese Reihenklemme eine Abschlussplatte nötig?
Ja, bei der Weidmüller SAK 6/35 PA ist der Einsatz einer Abschlussplatte erforderlich, um die seitliche Offenheit der Klemme zu verschließen.
Für welche Leiterquerschnitte ist die Klemme ausgelegt?
Die Klemme ist für Leiter mit Querschnitten von 0,5 mm² bis 10 mm² geeignet, abhängig von der Art des Leiters (eindrähtig oder mit Aderendhülse).
Kann die Klemme auf einer Standard-Hutschiene montiert werden?
Ja, das Modell ist für die Montage auf der gängigen Hutschiene TH35 (DIN-Schiene) konzipiert.
Welches Anschlusssystem wird verwendet?
Diese Reihenklemme verfügt über einen modernen Federzuganschluss, der für eine sichere Kontaktierung ohne Schrauben sorgt.
