Description
Über dieses Produkt

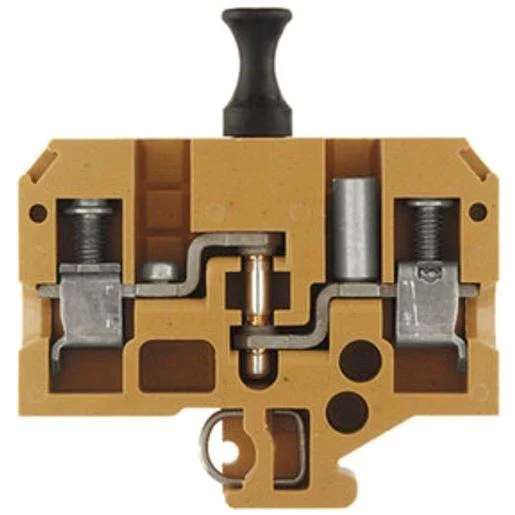

Die Weidmüller SAKC 10 2STB Trenn- und Messtrennreihenklemme ist die zuverlässige Lösung für anspruchsvolle Schaltanlagen. Diese robuste SAK-Reihenklemme mit bewährtem Schraubanschluss ermöglicht eine präzise Trennung und Messung in elektrischen Stromkreisen. Mit einem Bemessungsquerschnitt von 10 mm² und einer Bemessungsspannung von 500 Volt ist die Komponente für diverse industrielle Anwendungen ausgelegt. Das mittelgelbe Gehäuse aus KrG-Isolierstoff sorgt für eine klare Kennzeichnung im Schaltschrank bei einer kompakten Baubreite von 12 Millimetern. Die steckbare Längstrennung erleichtert Wartungsarbeiten und Prüfungen signifikant, während die Direktmontage eine stabile Befestigung gewährleistet. Kaufen Sie dieses professionelle Elektromaterial für Ihre Installationen bequem online in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsquerschnitt 10 mm²: Ermöglicht die sichere Aufnahme größerer Leiterquerschnitte für hohe Stromstärken.
- Integrierte Prüfbuchse: Erlaubt komfortable Spannungsmessungen ohne aufwendiges Abklemmen der Leitungen.
- Steckbare Längstrennung: Beschleunigt Diagnose- und Trennvorgänge bei Wartungsarbeiten an der Anlage.
- Robuster Schraubanschluss: Sorgt für eine dauerhaft vibrationssichere und zugfeste Kontaktierung der Leiter.
Anwendungsbereiche
- Messwandlerschaltungen in industriellen Steuerungen
- Stromkreis-Trennstellen für Prüfzwecke
- Verteileranlagen für Energieversorgung und Anlagentechnik
- Sichere Trennung von Signalleitungen in Schaltanlagen
Technische Details
| Montageart | Direktmontage |
| Farbe | gelb |
| Mit integrierter Prüfbuchse | ja |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 10 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 10 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | 5V |
| Höhe bei niedrigstbauender Montageart | 52,5 Millimeter |
| Abschlussplatte erforderlich | ja |
| Anschlussposition | seitlich |
| Ausführung der Längstrennung | steckbar |
| Ausführung der Quertrennung | ohne |
| Bemessungsstrom In | 26 Ampere |
| Anzahl der Etagen | 1 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 10 Quadratmillimeter |
| Breite/Rastermaß | 12 Millimeter |
| Etagen intern gebrückt | nein |
| Betriebstemperatur | -60 bis 130 Grad Celsius |
| Anzahl der Klemmstellen je Etage | 2 |
| Länge | 65 Millimeter |
| Bemessungsspannung | 500 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-2320940 | EAN: 4008190049959 | Hersteller-Art.-Nr.: 0324120000
Häufig gestellte Fragen
Wofür wird die Weidmüller SAKC 10 2STB eingesetzt?
Diese Klemme wird vorwiegend als Trenn- und Messtrennreihenklemme in Schaltschränken genutzt, um elektrische Stromkreise für Messzwecke oder Wartungen sicher zu trennen.
Ist für die Montage eine Abschlussplatte notwendig?
Ja, bei der SAKC 10 2STB ist aufgrund der Bauform eine Abschlussplatte erforderlich, um den Schutz und die Isolation zu gewährleisten.
Welchen Leiterquerschnitt kann die Klemme aufnehmen?
Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt, unabhängig davon, ob es sich um eindrähtige oder feindrähtige Leiter handelt.
Kann die Klemme bei hohen Temperaturen eingesetzt werden?
Ja, die Betriebstemperatur liegt in einem Bereich von -60 bis 130 Grad Celsius, was einen vielseitigen Einsatz in verschiedenen industriellen Umgebungen ermöglicht.
