Über dieses Produkt

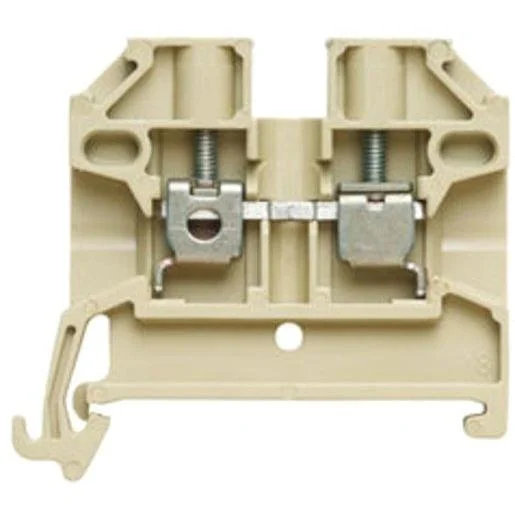

Die Weidmüller Durchgangs-Reihenklemme SAKD 2.5/35 ist eine robuste Komponente für die professionelle Schaltschrankverdrahtung. Diese einstöckige Reihenklemme bietet zwei Klemmstellen pro Etage und ist speziell für die Montage auf Hutschiene TH35 konzipiert. Mit einer Bemessungsspannung von 500 Volt und einem Bemessungsstrom von 24 Ampere gewährleistet sie eine zuverlässige elektrische Verbindung bei einem Querschnittsbereich von 0,5 bis 4 mm². Der bewährte Schraubanschluss sorgt für eine dauerhafte Kontaktierung Ihrer Leiter. Durch das kompakte Rastermaß von 5 Millimetern ist sie besonders platzsparend in Verteilerkästen einsetzbar. Kaufen Sie dieses Elektromaterial für Ihre Projekte in Österreich online bei TELA. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Sorgt für eine sichere und rüttelfeste Verbindung der Leiter.
- Kompaktes Design: Nur 5 mm Breite ermöglichen eine hohe Packungsdichte auf der Hutschiene.
- Flexibler Leiterquerschnitt: Unterstützt eindrähtige sowie feindrähtige Leiter bis 4 mm².
- Großer Temperaturbereich: Einsatzfähig bei Umgebungstemperaturen von -50 bis 100 Grad Celsius.
Anwendungsbereiche
- Industrielle Steuerungsanlagen und Schaltanlagenbau.
- Verteilerkästen in der Gebäudetechnik.
- Automatisierungstechnik zur sicheren Potenzialverteilung.
- Allgemeine Elektroinstallationen in der Industrie.
Technische Details
| Länge | 44 Millimeter |
| Montageart | Hutschiene TH35 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Höhe bei niedrigstbauender Montageart | 38 Millimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 bis 4 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Breite/Rastermaß | 5 Millimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Etagen intern gebrückt | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 bis 2,5 Quadratmillimeter |
| Farbe | beige |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 bis 4 Quadratmillimeter |
| Anschlussposition | seitlich |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 bis 4 Quadratmillimeter |
| Bemessungsspannung | 500 Volt |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Abschlussplatte erforderlich | ja |
| Bemessungsstrom In | 24 Ampere |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-210900 | EAN: 4008190136284 | Hersteller-Art.-Nr.: 0268860000
Häufig gestellte Fragen
Ist für diese Reihenklemme eine Abschlussplatte erforderlich?
Ja, bei der Weidmüller SAKD 2.5/35 ist bauartbedingt eine Abschlussplatte erforderlich, um die seitlichen Anschlüsse zu schützen und die Isolationsanforderungen zu erfüllen.
Welche Leiterarten können angeschlossen werden?
Die Klemme ist für eindrähtige, mehrdrähtige und feindrähtige Leiter im Bereich von 0,5 bis 4 mm² (mit Aderendhülse bis 2,5 mm²) geeignet.
Auf welcher Hutschiene wird das Modell montiert?
Die Reihenklemme ist für die standardmäßige Montage auf Hutschiene TH35 (Tragschiene nach DIN EN 60715) ausgelegt.
Ist die Klemme für explosionsgefährdete Bereiche zugelassen?
Nein, dieses spezifische Modell verfügt über keine Ex-e-Zulassung für explosionsgefährdete Bereiche.
