Über dieses Produkt

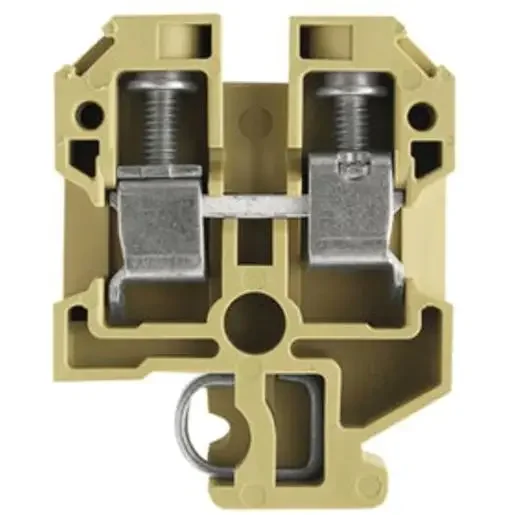

Die Weidmüller Durchgangs-Reihenklemme SAK 10 ist ein robustes Bauelement für die sichere elektrische Verbindung in Schaltanlagen. Als bewährte Reihenklemme bietet sie eine zuverlässige Befestigung auf der G-Schiene und sorgt durch den bewährten Schraubanschluss für eine dauerhafte Kontaktierung. Das Modell in beige ist für Bemessungsspannungen bis 800 Volt ausgelegt und erlaubt den Anschluss von Leiterquerschnitten zwischen 1,5 mm² und 16 mm². Mit einem Rastermaß von 10 Millimetern ist sie kompakt konzipiert und eignet sich für zahlreiche industrielle Anwendungen. Elektriker aus ganz Österreich schätzen die Langlebigkeit dieses Thermoplast-Gehäuses. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schraubanschluss: Sorgt für eine vibrationssichere und wartungsfreie Verbindung der Leiter.
- Bemessungsstrom 57 Ampere: Ermöglicht den Einsatz in anspruchsvollen Stromkreisen.
- Großer Querschnittsbereich: Flexibilität bei der Verdrahtung von 1,5 bis 16 mm².
- Kompaktes Design: Nur 10 mm Baubreite für eine platzsparende Montage auf der Tragschiene.
Anwendungsbereiche
- Verteilung in Schaltschränken und Steuerungsanlagen
- Maschinenbau und Automatisierungstechnik
- Allgemeine Installationstechnik in der Gebäudeinfrastruktur
Technische Details
| Breite/Rastermaß | 10 Millimeter |
| Länge | 40 Millimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 bis 10 Quadratmillimeter |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Betriebstemperatur | -50 bis 100 Grad Celsius |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 bis 10 Quadratmillimeter |
| Höhe bei niedrigstbauender Montageart | 51,5 Millimeter |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Farbe | beige |
| Etagen intern gebrückt | nein |
| Anzahl der Klemmstellen je Etage | 2 |
| Abschlussplatte erforderlich | ja |
| Anschlussposition | seitlich |
| Anzahl der Etagen | 1 |
| Bemessungsstrom In | 57 Ampere |
| Montageart | G-Schiene |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 bis 16 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 bis 10 Quadratmillimeter |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 800 Volt |
| Werkstoff des Isolierkörpers | Thermoplast |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Weidmüller | Artikel-Nr.: SAE-582409 | EAN: 4008190027056 | Hersteller-Art.-Nr.: 0110060000
Häufig gestellte Fragen
Benötige ich für die SAK 10 eine Abschlussplatte?
Ja, für die offene Seite der SAK 10 Reihenklemme ist eine Abschlussplatte zwingend erforderlich, um den Berührungsschutz gemäß den Sicherheitsbestimmungen zu gewährleisten.
Auf welcher Schiene wird die Weidmüller SAK 10 montiert?
Diese Reihenklemme ist für die Montage auf einer Standard-G-Schiene (Tragschiene) konzipiert.
Wie hoch ist der maximal zulässige Strom bei dieser Klemme?
Der Bemessungsstrom In für dieses Modell beträgt 57 Ampere bei sachgemäßem Anschluss.
Kann die Klemme auch für feindrähtige Leiter ohne Aderendhülse genutzt werden?
Ja, der anschließbare Leiterquerschnitt für feindrähtige Leiter ohne Aderendhülse liegt bei 1,5 bis 16 Quadratmillimeter.
