Über dieses Produkt

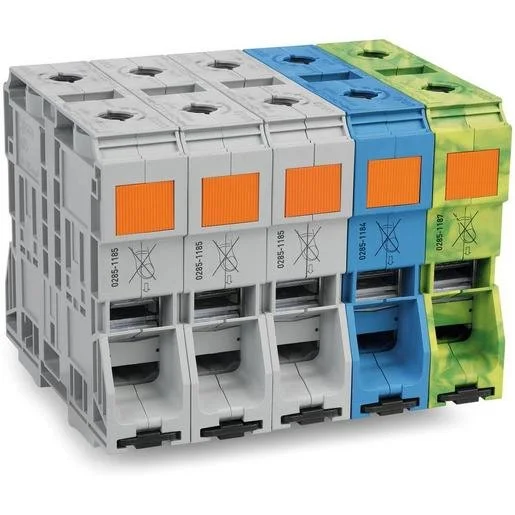

Das Wago Drehstromset 285-1169 ist eine robuste Hochstromklemme für anspruchsvolle elektrische Installationen. Als 5-polige Reihenklemme bietet dieses System eine zuverlässige Verbindung für Leiterquerschnitte von 50 bis 185 mm². Die Ausführung mit Federzuganschluss ermöglicht eine sichere Kontaktierung von mehr- und feindrähtigen Leitern bei einem Bemessungsstrom von bis zu 353 Ampere. Dank des Thermoplast-Gehäuses und der hohen Temperaturbeständigkeit bis 105 Grad Celsius ist dieses Set für industrielle Anforderungen ausgelegt. Die Montage erfolgt einfach und effizient auf der Hutschiene TH35. Wenn Sie professionelles Elektromaterial in Österreich suchen, finden Sie bei uns die passenden Verbindungskomponenten für Ihre Projekte. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Federzuganschluss: Gewährleistet dauerhafte Vibrationssicherheit und einfache Montage.
- Großer Querschnittsbereich: Unterstützt 50 bis 185 mm² Leiter für flexible Anwendungen.
- Bemessungsspannung 1000V: Geeignet für leistungsstarke Drehstromsysteme und Einspeisungen.
- Kompaktes Design: Trotz 185 mm² Anschlusskapazität optimiert für die Montage auf TH35 Hutschienen.
Anwendungsbereiche
- Industrielle Energieverteilung und Schaltschrankbau
- Anschluss von leistungsstarken Motoren und Drehstromverbrauchern
- Einspeisungsklemmen für Hauptstromkreise in Gebäuden
Technische Details
| Höhe bei niedrigstbauender Montageart | 116 Millimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 50 bis 185 Quadratmillimeter |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 50 bis 185 Quadratmillimeter |
| Bemessungsstrom In | 353 Ampere |
| Breite/Rastermaß | 160 Millimeter |
| Farbe | mehrfarbig |
| Montageart | Hutschiene TH35 |
| Länge | 130 Millimeter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 50 bis 185 Quadratmillimeter |
| Anzahl der Klemmstellen je Pol | 2 |
| Bemessungsspannung | 1000 Volt |
| Betriebstemperatur | 105 Grad Celsius |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Polzahl | 5 |
| Anschlussposition | seitlich |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 50 bis 185 Quadratmillimeter |
| Explosionsgeprüfte Ausführung ‚Ex e‘ | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| Transparent | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Wago | Artikel-Nr.: SAE-5125847 | EAN: 4055143074322 | Hersteller-Art.-Nr.: 285-1169
Häufig gestellte Fragen
Für welche Leiterquerschnitte ist das Set geeignet?
Das Drehstromset ist für Leiterquerschnitte von 50 bis 185 mm² ausgelegt, unabhängig davon, ob diese eindrähtig, mehrdrähtig oder feindrähtig ausgeführt sind.
Auf welcher Schiene wird die Klemme montiert?
Die Montage der Wago 285-1169 erfolgt platzsparend auf einer Standard-Hutschiene TH35.
Wie hoch ist die maximale Strombelastbarkeit?
Die Klemme ist für einen Bemessungsstrom von bis zu 353 Ampere bei einer Spannung von 1000 Volt spezifiziert.
Ist eine Abschlussplatte für die Klemme notwendig?
Nein, bei diesem speziellen Drehstromset ist laut technischer Spezifikation keine separate Abschlussplatte erforderlich.
