Über dieses Produkt

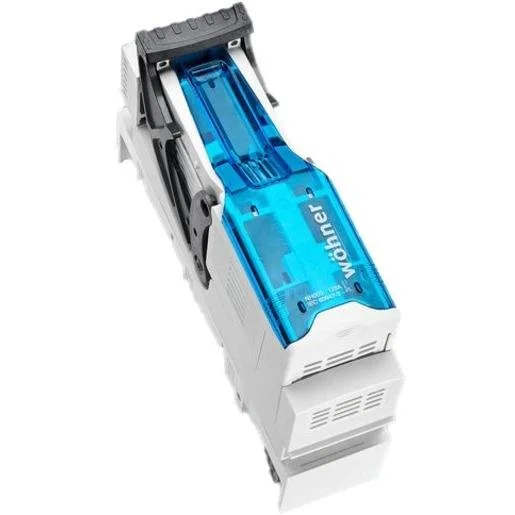

Der Wöhner NH-Sicherungslasttrennschalter 92080136 dient als 3-polige Schaltlösung für den sicheren Betrieb Ihrer elektrischen Anlagen. Das Modell der Größe 000 ermöglicht eine Nennstromstärke von 125 A und zeichnet sich durch seine innovative CrossLink-Technology aus. Dank des patentierten Rastmechanismus lässt sich der Lasttrennschalter einfach auf Sammelschienen montieren, wobei die Rahmenklemmen eine flexible Verdrahtung von 6 bis 50 mm² unterstützen. Der Anschluss ist sowohl oben als auch unten realisierbar, was eine hohe Flexibilität bei der Installation in Schaltschränken bietet. Das robuste Gehäuse schützt die Frontseite gemäß IP30 und gewährleistet Zuverlässigkeit bei einer Bemessungsbetriebsspannung von 400 Volt AC. Bestellen Sie Ihr Elektromaterial bequem online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 125 A Bemessungsdauerstrom — Ermöglicht den Einsatz in anspruchsvollen Stromverteilungen.
- CrossLink-Technology — Sorgt für eine effiziente und sichere Kontaktierung auf Sammelschienen.
- 3-polige Ausführung — Geeignet für den Einsatz in Drehstromsystemen.
- Rahmenklemme — Ermöglicht den Anschluss von Leitern mit 6 bis 50 mm² Querschnitt.
Anwendungsbereiche
- Industrielle Stromverteilung und Schaltanlagenbau
- Absicherung von NH000-Sicherungseinsätzen in Niederspannungsnetzen
- Montage auf Sammelschienensystemen in Gebäudeverteilern
Technische Details
| Bemessungsdauerstrom Iu | 125 Ampere |
| Ausführung als Sicherheitsschalter | ja |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Motorantrieb integriert | nein |
| Schutzart (IP), frontseitig | IP30 |
| Bedingter Bemessungskurzschlussstrom Iq | 100 Kiloampere |
| Ausführung des Betätigungselements | Kipphebel |
| Max. Bemessungsbetriebsspannung Ue bei AC | 400 Volt |
| Polzahl | 3 |
| Geeignet für Sicherungseinsätze | NH000 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Wöhner | Artikel-Nr.: SAE-5255279 | EAN: 4021267338022 | Hersteller-Art.-Nr.: 92080136
Häufig gestellte Fragen
Welche Sicherungseinsätze passen in diesen Schalter?
Der Wöhner Lasttrennschalter ist explizit für den Einsatz von NH000-Sicherungseinsätzen konzipiert.
Kann der Anschluss wahlweise oben oder unten erfolgen?
Ja, das Gerät ist für einen flexiblen Anschluss sowohl oben als auch unten ausgelegt.
Für welche Sammelschienengrößen ist die Montage geeignet?
Der Schalter unterstützt Sammelschienen mit Breiten von 12, 15, 20, 25 und 30 mm bei einer Dicke von 5 oder 10 mm.
Welcher Leitungsquerschnitt kann verwendet werden?
Sie können feindrähtige Leiter mit 6 bis 50 mm² sowie eindrähtige, runde Leiter von 16 bis 50 mm² anschließen.
