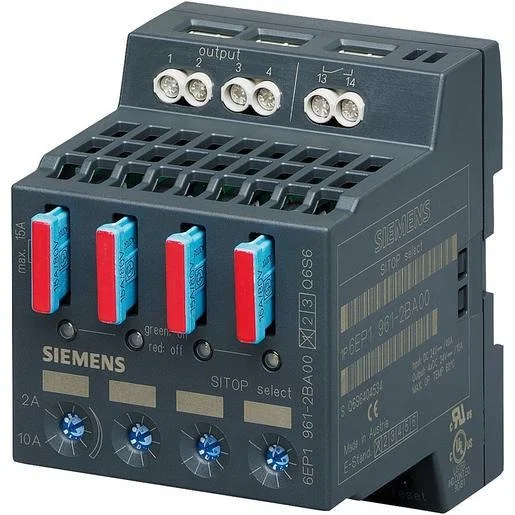

Das Siemens SITOP SELECT Diagnosemodul ist ein leistungsstarkes Stromüberwachungsgerät zur effizienten Absicherung und Überwachung von 24V-DC-Laststromkreisen. Das 4-kanalige Modul ermöglicht eine präzise Gleichstrom-Fensterüberwachung sowie eine zuverlässige Erkennung von Gleichspannungs-Überströmen. Mit einem einstellbaren Strommessbereich von 2 bis 10 Ampere je Kanal bietet das Gerät maximale Flexibilität bei der industriellen Automatisierung. Die Anbindung erfolgt einfach und sicher über den robusten Schraubanschluss. Dank kompakter Abmessungen von 72mm x 90mm x 90mm integriert sich das Diagnosemodul nahtlos in moderne Schaltschrankkonfigurationen und bietet durch die integrierten Kontakte eine direkte Rückmeldefunktion. Setzen Sie auf bewährte Siemens Qualität für eine stabile Stromversorgung in Ihrem System. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Strommessbereich 2 bis 10 Ampere: Präzise Überwachung der Lastströme in 24V-Netzen.
- 4-kanalige Diagnose: Effiziente Trennung und Überwachung einzelner Laststromkreise.
- Integrierte Überstromfunktion: Schützt vor Störungen durch Gleichspannungs-Überstrom.
- Kompaktes Design: Platzsparende Montage auf der Hutschiene durch 72mm Gehäusebreite.
- Zuverlässige Kontaktierung: Ausgestattet mit einem Wechsler und vier Öffner-Kontakten für flexible Signalauswertungen.
Anwendungsbereiche
- Absicherung von 24V DC-Stromkreisen in der industriellen Automatisierungstechnik.
- Überwachung von Laststromkreisen zur schnellen Fehlerdiagnose.
- Schaltschrankbau für komplexe Steuerungs- und Versorgungssysteme.
Technische Details
| Breite | 72 Millimeter |
| Höhe | 90 Millimeter |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| 1-Phasen-Unterstrom möglich | nein |
| 3-Phasen-Unterstrom möglich | nein |
| Spannungsart zur Betätigung | DC |
| Bemessungssteuerspeisespannung DC | 22 bis 30 Volt |
| Tiefe | 90 Millimeter |
| 1-Phasen-Überstrom möglich | nein |
| Anzahl der Kontakte als Öffner | 4 |
| Funktion Gleichstrom-Fenster | ja |
| Enthält Funktion Gleichspannung-Unterstrom | nein |
| Anzahl der Kontakte als Wechsler | 1 |
| 3-Phasen-Überstrom möglich | nein |
| Anzahl der Kontakte als Schließer | 0 |
| 3-Phasen-Fenster möglich | nein |
| Max. zulässige Ansprechverzögerungszeit | 0,1 Sekunde (Zeiteinheit) |
| 1-Phasen-Fenster möglich | nein |
| Strommessbereich | 2 bis 10 Ampere |
| Enthält Funktion Gleichspannung-Überstrom | ja |
| Mit abnehmbaren Klemmen | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-2694522 | EAN: 4025515150640 | Hersteller-Art.-Nr.: 6EP1961-2BA00
Häufig gestellte Fragen
Wie viele Kanäle bietet das SITOP SELECT 6EP1961-2BA00?
Das Diagnosemodul verfügt über insgesamt 4 Kanäle zur Überwachung von 24V DC-Laststromkreisen.
Welcher Strommessbereich kann eingestellt werden?
Der Strommessbereich je Kanal ist flexibel zwischen 2 Ampere und 10 Ampere einstellbar.
Wie erfolgt der elektrische Anschluss bei diesem Modell?
Das Diagnosemodul ist für den Anschluss mittels robuster Schraubanschlüsse ausgelegt.
Ist das Gerät für 24V DC Anwendungen geeignet?
Ja, das Modul ist speziell für eine Bemessungssteuerspeisespannung von 22 bis 30 Volt DC ausgelegt.
