Über dieses Produkt

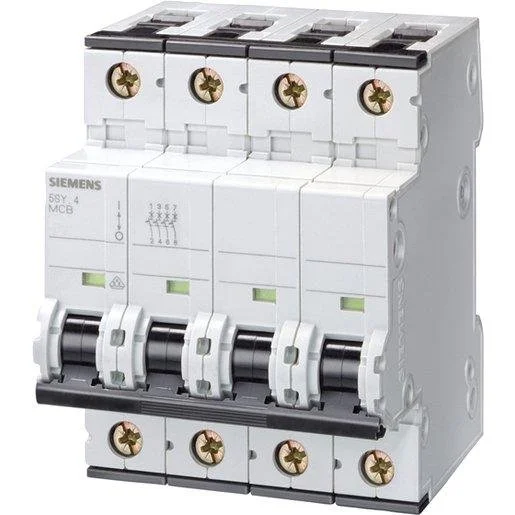

Der Siemens LS-Schalter 5SY6616-7 fungiert als zuverlässiger Leitungsschutzschalter für moderne Elektroinstallationen. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 16 A ist dieser 4-polige Schutzschalter für die Absicherung von Stromkreisen in Wohngebäuden und Zweckbauten konzipiert. Dank der Auslösecharakteristik C bietet das Gerät einen präzisen Kurzschluss- und Überlastschutz. Die Montage gelingt durch den praktischen Zweifachschieber werkzeuglos auf der Hutschiene, während die Doppelkammerklemmen eine flexible Verdrahtung von Leitern und Sammelschienen ermöglichen. Durch den mitschaltenden Neutralleiter wird ein hoher Sicherheitsstandard im Betrieb gewährleistet. Dieses Elektromaterial kaufen Sie bequem online bei TELA für Ihre Projekte in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4-polige Ausführung (3P+N): Trennung von Außenleitern und Neutralleiter für maximale Anlagensicherheit.
- Auslösecharakteristik C: Optimiertes Ansprechverhalten bei höheren Anlaufströmen.
- Doppelkammerklemme: Ermöglicht komfortable und flexible Anschlussmöglichkeiten von Leitern und Sammelschienen.
- Werkzeuglose Montage: Zeitsparende Installation durch praktischen Zweifachschieber.
Anwendungsbereiche
- Absicherung von Stromkreisen in Wohngebäuden
- Installation in Zweckbauten und Bürogebäuden
- Einsatz in industriellen Steuerungsanlagen
Technische Details
| Frequenz | 50 Hertz |
| Spannungsart | AC/DC |
| Einbautiefe | 70 Millimeter |
| Auslösecharakteristik | C |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 Kiloampere |
| Bemessungsspannung | 400 Volt |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 Kiloampere |
| Schutzart (IP) | IP20 |
| Bemessungsstrom | 16 Ampere |
| Breite in Teilungseinheiten | 4 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad Celsius |
| Verschmutzungsgrad | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kiloampere |
| Zusatzeinrichtungen möglich | ja |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 Quadratmillimeter |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 Quadratmillimeter |
| Polzahl (gesamt) | 4 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kiloampere |
| Anzahl der abgesicherten Pole | 4 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-1656740 | EAN: 4001869248370 | Hersteller-Art.-Nr.: 5SY6616-7
Häufig gestellte Fragen
Wofür wird die Auslösecharakteristik C benötigt?
Die Charakteristik C wird primär für Stromkreise mit höheren Anlaufströmen genutzt, etwa bei Motoren oder Lampengruppen, um ein unnötiges Auslösen beim Einschalten zu vermeiden.
Kann dieser Schalter mit Sammelschienen kombiniert werden?
Ja, dank der integrierten Doppelkammerklemmen können Leiter und Sammelschienen einfach und flexibel kombiniert werden.
Ist der Neutralleiter mitschaltend?
Ja, dieser LS-Schalter verfügt über einen mitschaltenden Neutralleiter, was für eine sichere Trennung im Fehlerfall sorgt.
Wie wird der Schalter montiert?
Die Montage erfolgt werkzeuglos und effizient mittels eines Zweifachschiebers direkt auf der Tragschiene im Verteilerkasten.
