Über dieses Produkt

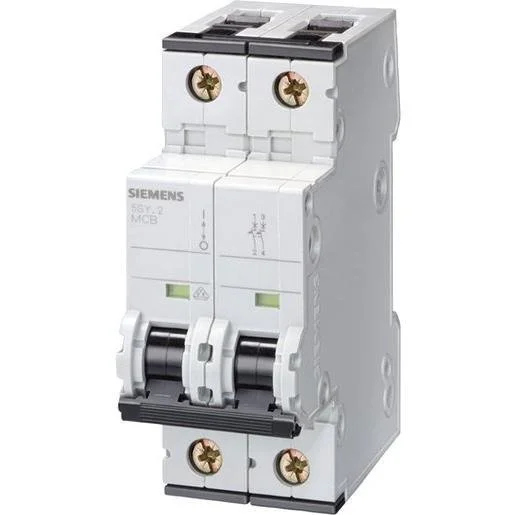

Der Siemens Leitungsschutzschalter 5SY6513-7 bietet einen zuverlässigen Kurzschluss- und Überlastschutz für elektrische Anlagen. Dieses 1+N-polige Gerät mit einer Auslösecharakteristik C und einem Bemessungsstrom von 13 A schützt zuverlässig vor Überstrom in Wohn- und Zweckbauten. Dank der kompakten Baubreite von zwei Teilungseinheiten und der einfachen Montage per Zweifachschieber gelingt die Installation effizient und zeitsparend. Die integrierte Doppelkammerklemme ermöglicht zudem eine flexible Kombination von Leitern und Sammelschienen, was den Einsatzbereich in der Elektrotechnik erweitert. Durch den mitschaltenden Neutralleiter ist ein hohes Maß an Anlagensicherheit gewährleistet. Mit diesem Schutzschalter aus unserem Elektromaterial-Sortiment in Österreich setzen Sie auf bewährte Siemens-Technologie für Ihre Elektroinstallation. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Auslösecharakteristik C: Zuverlässige Absicherung von Stromkreisen mit höheren Einschaltströmen.
- Platzsparendes Design: Breite von nur 2 Teilungseinheiten für eine kompakte Verteilung im Schaltschrank.
- Einfache Montage: Zweifachschieber für werkzeuglose Demontage und schnelle Installation.
- Flexible Anschlussmöglichkeit: Doppelkammerklemme für eine einfache Kombination von Leitern und Sammelschienen.
Anwendungsbereiche
- Installation in Wohngebäuden zur Absicherung von Stromkreisen.
- Einsatz in Zweckbauten und Bürogebäuden.
- Verwendung in industriellen Anwendungen mit entsprechenden Anforderungen.
Technische Details
| Frequenz | 50 Hertz |
| Spannungsart | AC |
| Bemessungsisolationsspannung Ui | 250 Volt |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 Volt |
| Zusatzeinrichtungen möglich | ja |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad Celsius |
| Verschmutzungsgrad | 3 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 Quadratmillimeter |
| Überspannungskategorie | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 Quadratmillimeter |
| Energiebegrenzungsklasse | 3 |
| Einbautiefe | 70 Millimeter |
| Schutzart (IP) | IP20 |
| Mitschaltender Neutralleiter | ja |
| Auslösecharakteristik | C |
| Unterputzmontage | nein |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 Kiloampere |
| Polzahl (gesamt) | 2 |
| Bemessungsstrom | 13 Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 Kiloampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kiloampere |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kiloampere |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Breite in Teilungseinheiten | 2 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-1656341 | EAN: 4001869247892 | Hersteller-Art.-Nr.: 5SY6513-7
Häufig gestellte Fragen
Wofür wird die Auslösecharakteristik C verwendet?
Die C-Charakteristik wird bevorzugt für Stromkreise mit höheren Einschaltströmen eingesetzt, beispielsweise bei Motoren oder Leuchtmitteln, um ein unnötiges Auslösen beim Einschalten zu vermeiden.
Ist ein Neutralleiteranschluss vorhanden?
Ja, dieser Leitungsschutzschalter ist 1+N-polig und verfügt über einen mitschaltenden Neutralleiter.
Kann dieser Schalter auf einer Standard-Hutschiene montiert werden?
Ja, der Siemens Leitungsschutzschalter ist für die gängige Montage auf Tragschienen in Verteilungen ausgelegt.
Welcher Leiterquerschnitt kann maximal angeschlossen werden?
Es können eindrähtige oder mehrdrähtige Leiter mit einem Querschnitt von bis zu 35 Quadratmillimetern angeschlossen werden.
