Über dieses Produkt

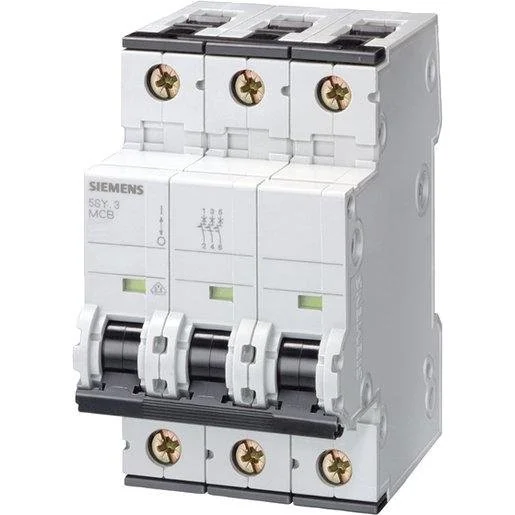

Der Siemens LS-Schalter 5SY6332-7 ist ein 3-poliger Sicherungsautomat, der für eine sichere Leitungsabsicherung in Wohngebäuden, Zweckbauten und Industrieanlagen entwickelt wurde. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 32 Ampere schützt er zuverlässig vor Kurzschluss und Überlast in 400 Volt Wechselstromnetzen. Dank der Baubreite von 3 Teilungseinheiten und der werkzeuglosen Montage mittels Zweifachschieber ist das Gerät effizient installierbar. Die integrierte Doppelkammerklemme erlaubt eine flexible Kombination von Leitern sowie den Einsatz von Sammelschienen für eine ordentliche Verdrahtung. Das robuste Design gewährleistet einen sicheren Betrieb in einem weiten Temperaturbereich von -25 bis 55 Grad Celsius. Elektromaterial für Ihr Projekt kaufen Sie bequem online bei TELA in Österreich. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Auslösecharakteristik C: Gewährleistet ein gezieltes Abschaltverhalten bei Überstrom und Kurzschlüssen.
- 3 Teilungseinheiten (TE): Platzsparende Bauweise für gängige Verteilerkästen mit 70 mm Einbautiefe.
- Doppelkammerklemme: Ermöglicht die flexible Verbindung von Leitern und Sammelschienen gleichzeitig.
- Werkzeuglose Montage: Dank des Zweifachschiebers ist die Installation auf der Hutschiene schnell und einfach möglich.
Anwendungsbereiche
- Elektrische Installationen in Wohngebäuden zur Absicherung von Stromkreisen.
- Zweckbauten wie Büros oder öffentliche Gebäude.
- Industrielle Anlagen mit hohen Anforderungen an den Kurzschluss- und Überlastschutz.
Technische Details
| Frequenz | 50 Hertz |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kiloampere |
| Schutzart (IP) | IP20 |
| Unterputzmontage | nein |
| Energiebegrenzungsklasse | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 Quadratmillimeter |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | nein |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsspannung | 400 Volt |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 Kiloampere |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Polzahl (gesamt) | 3 |
| Breite in Teilungseinheiten | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad Celsius |
| Bemessungsstrom | 32 Ampere |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kiloampere |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 Quadratmillimeter |
| Einbautiefe | 70 Millimeter |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-1657135 | EAN: 4001869247021 | Hersteller-Art.-Nr.: 5SY6332-7
Häufig gestellte Fragen
Wofür wird die Auslösecharakteristik C benötigt?
Die Charakteristik C ist für Stromkreise mit höheren Einschaltströmen geeignet, wie sie bei Motoren oder größeren Beleuchtungsanlagen auftreten.
Kann dieser Schalter mit Sammelschienen kombiniert werden?
Ja, durch die Doppelkammerklemmen können Leiter und Sammelschienen gleichzeitig angeschlossen werden.
Wie breit ist der Leitungsschutzschalter im Verteiler?
Der Schalter hat eine Breite von 3 Teilungseinheiten (TE), was 54 mm entspricht.
Ist eine Montage in Unterputzverteilern möglich?
Das Gerät ist für den Einbau in Standard-Verteilergehäuse auf Hutschienen konzipiert, eine direkte Unterputzmontage der Komponente ist jedoch nicht vorgesehen.
