Über dieses Produkt

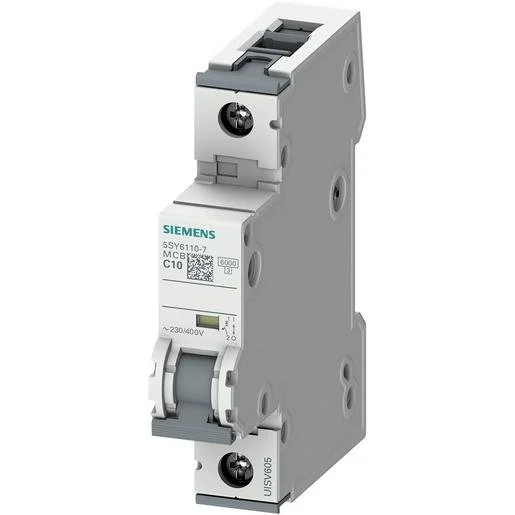

Der Siemens LS-Schalter 5SY6110-7 ist ein 1-poliger Leitungsschutzschalter, der für den zuverlässigen Überlast- und Kurzschlussschutz in elektrischen Installationen konzipiert wurde. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 10 A eignet er sich besonders für Stromkreise mit höheren Einschaltströmen. Das Gerät ist für 230/400 V ausgelegt und ermöglicht dank der Doppelkammerklemme eine flexible Kombination von Leitern und Sammelschienen. Die Montage auf der Hutschiene erfolgt werkzeuglos und effizient, was die Installation deutlich beschleunigt. Ob für Wohngebäude oder industrielle Anwendungen, dieser Schutzschalter bietet eine robuste Lösung zur Absicherung Ihrer Elektrotechnik. Kaufen Sie Ihr Elektromaterial bequem online in Österreich bei TELA. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom 10 A: Ideal für die Absicherung gängiger Endstromkreise.
- Doppelkammerklemme: Ermöglicht eine einfache und flexible Verdrahtung mit Sammelschienen.
- Werkzeuglose Montage: Schnelle Installation auf der Hutschiene durch Zweifachschieber.
- Kompakte Bauform: Mit nur 1 Teilungseinheit Breite platzsparend im Verteilerkasten.
Anwendungsbereiche
- Wohngebäude und Privatinstallationen
- Zweckbauten und Gewerbeobjekte
- Industrielle Anlagensteuerungen
Technische Details
| Frequenz | 50 Hertz |
| Spannungsart | AC |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 Quadratmillimeter |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 Kiloampere |
| Mitschaltender Neutralleiter | nein |
| Umgebungstemperatur während des Betriebs | -25 bis 55 Grad Celsius |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 Kiloampere |
| Überspannungskategorie | 3 |
| Einbautiefe | 70 Millimeter |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Bemessungsisolationsspannung Ui | 440 Volt |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 Kiloampere |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 Quadratmillimeter |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsstrom | 10 Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 Kiloampere |
| Bemessungsspannung | 400 Volt |
| Breite in Teilungseinheiten | 1 |
| Energiebegrenzungsklasse | 3 |
| Verschmutzungsgrad | 3 |
| Unterputzmontage | nein |
| Anzahl der abgesicherten Pole | 1 |
| Zusatzeinrichtungen möglich | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-1655213 | EAN: 4001869246055 | Hersteller-Art.-Nr.: 5SY6110-7
Häufig gestellte Fragen
Wofür steht die Auslösecharakteristik C?
Die Charakteristik C ist für Stromkreise mit höheren Einschaltströmen ausgelegt, wie sie beispielsweise bei Motoren oder größeren Beleuchtungsanlagen auftreten können.
Kann der Schalter mit Sammelschienen kombiniert werden?
Ja, dank der Doppelkammerklemme ist der Anschluss von Leitern und Sammelschienen gleichzeitig möglich.
Wie viel Platz benötigt der Sicherungsautomat im Verteiler?
Das Gerät hat eine Breite von genau einer Teilungseinheit (1 TE), was 18 mm entspricht.
Ist eine Montage auf einer Hutschiene erforderlich?
Ja, der Leitungsschutzschalter ist für die Standard-Hutschienenmontage in Elektroverteilern konzipiert.
