Über dieses Produkt

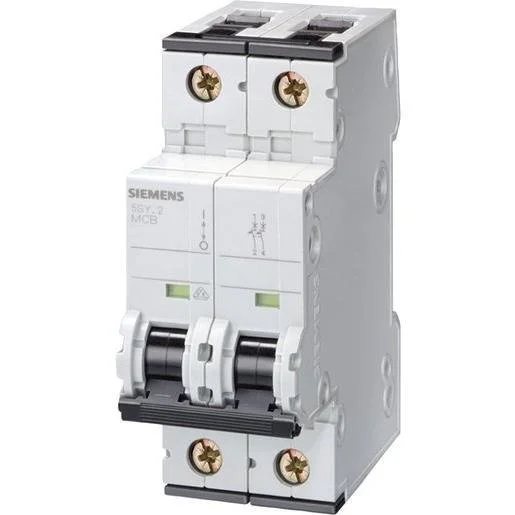

Der Siemens Leitungsschutzschalter 5SY4516-7 ist ein zuverlässiger Sicherungsautomat, der für den Schutz von Stromkreisen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 16 A bietet dieser 1+N-polige Schutzschalter hohe Betriebssicherheit. Die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten ermöglicht eine einfache Installation in Verteilerkästen. Dank der innovativen Doppelkammerklemme lassen sich Leiter und Sammelschienen flexibel kombinieren, während der werkzeuglose Zweifachschieber den Einbau beschleunigt. Als Profi-Elektromaterial für Österreich finden Sie bei uns geprüfte Industriequalität für Ihre Elektroinstallation. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Auslösecharakteristik C: Zuverlässige Abschaltung bei kurzzeitigen Stromspitzen.
- Mitschaltender Neutralleiter: Erhöhte Sicherheit bei Wartungs- und Reparaturarbeiten.
- Bemessungsschaltvermögen 10 kA: Sicherer Schutz auch bei hohen Kurzschlussströmen.
- Doppelkammerklemme: Ermöglicht die flexible Montage von Leitern und Sammelschienen.
Anwendungsbereiche
- Installation in Wohngebäuden zur Absicherung von Stromkreisen.
- Einsatz in gewerblichen Zweckbauten.
- Spezielle Anwendungen in der Industrieautomation.
Technische Details
| Frequenz | 50 Hertz |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 Kiloampere |
| Bemessungsstrom | 16 Ampere |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 Kiloampere |
| Überspannungskategorie | 3 |
| Einbautiefe | 70 Millimeter |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Verschmutzungsgrad | 3 |
| Unterputzmontage | nein |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 Kiloampere |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 35 Quadratmillimeter |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 2 |
| Mitschaltender Neutralleiter | ja |
| Umgebungstemperatur während des Betriebs | -40 bis 70 Grad Celsius |
| Auslösecharakteristik | C |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 Kiloampere |
| Bemessungsisolationsspannung Ui | 250 Volt |
| Bemessungsspannung | 230 Volt |
| Zusatzeinrichtungen möglich | ja |
| Energiebegrenzungsklasse | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 35 Quadratmillimeter |
| Polzahl (gesamt) | 2 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-1239503 | EAN: 4001869182506 | Hersteller-Art.-Nr.: 5SY4516-7
Häufig gestellte Fragen
Was bedeutet die Auslösecharakteristik C?
Die C-Charakteristik ist für Stromkreise mit höheren Einschaltströmen, wie beispielsweise bei Motoren oder Leuchtstofflampen, konzipiert und löst bei Überlast verzögert und bei Kurzschluss schnell aus.
Ist der Neutralleiter bei diesem Modell mitschaltend?
Ja, dieser Leitungsschutzschalter besitzt einen mitschaltenden Neutralleiter, was bei der Abschaltung für eine allpolige Trennung sorgt.
Kann ich den Schalter auf einer Standard-Hutschiene montieren?
Ja, dank der kompakten Bauweise mit 2 Teilungseinheiten lässt sich das Gerät werkzeuglos auf gängigen Hutschienen in Verteilern installieren.
Für welchen Leiterquerschnitt ist die Klemme geeignet?
Die Klemmen sind für starre (eindrähtige) sowie flexible (mehrdrähtige) Leiter mit einem Querschnitt von 0,75 bis 35 mm² ausgelegt.
