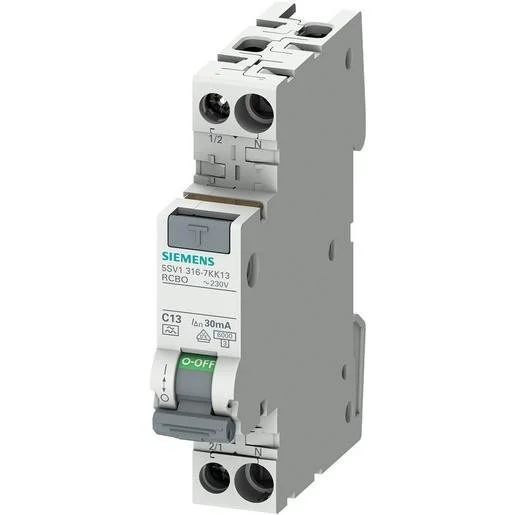

Der Siemens FI/LS-Schalter ist eine kompakte Kombination aus Leitungsschutzschalter und Fehlerstromschutzschalter in einem Gerät. Mit einer Baubreite von nur einer Teilungseinheit sparen Sie wertvollen Platz in Ihrer Unterverteilung. Dieses 2-polige Gerät bietet zuverlässigen Schutz bei Überlast, Kurzschluss und gefährlichen Fehlerströmen. Ausgelegt für 13 A Bemessungsstrom und mit einer Auslösecharakteristik C, eignet sich der Personenschutzautomat für diverse Elektroinstallationen. Der Typ A Fehlerstrom-Schutzschalter mit mitschaltendem Neutralleiter sorgt für ein hohes Maß an Sicherheit in Stromkreisen. Wenn Sie dieses Elektromaterial in Österreich kaufen möchten, finden Sie hier eine langlebige Lösung für moderne Gebäudeinstallationen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompaktes Design: Nur 1 Teilungseinheit Breite — Maximale Platzersparnis im Verteilerkasten.
- Kombinierte Schutzfunktion: FI-Schutz und LS-Funktion vereint — Weniger Platzbedarf und reduzierter Verdrahtungsaufwand.
- Auslösecharakteristik C: Sicherer Betrieb — Optimiert für Stromkreise mit höheren Einschaltströmen.
- Typ A Fehlerstromerkennung: 30 mA Bemessungsfehlerstrom — Zuverlässiger Personenschutz bei Wechsel- und pulsierenden Gleichfehlerströmen.
Anwendungsbereiche
- Schutz von Endstromkreisen in Wohngebäuden und Gewerbeobjekten.
- Absicherung von Steckdosen- und Beleuchtungsstromkreisen.
- Nachrüstung bei beengten Platzverhältnissen in bestehenden Unterverteilungen.
Technische Details
| Breite in Teilungseinheiten | 1 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 Kiloampere |
| Mit Verriegelungsvorrichtung | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 bis 16 Quadratmillimeter |
| Frequenz | 50 Hz |
| Anzahl der abgesicherten Pole | 1 |
| Schutzart (IP) | IP20 |
| Bemessungsstrom | 13 Ampere |
| Mitschaltender Neutralleiter | ja |
| Energiebegrenzungsklasse | 3 |
| Auslösecharakteristik | C |
| Einbautiefe | 70 Millimeter |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 bis 16 Quadratmillimeter |
| Polzahl (gesamt) | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 Kilovolt |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 Kiloampere |
| Bemessungsspannung | 230 Volt |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Verschmutzungsgrad | 2 |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 1 Kiloampere |
| Geeignet für Unterputz-Installation | ja |
| Spannungsart | AC |
| Bemessungsisolationsspannung Ui | 253 Volt |
| Überspannungskategorie | 3 |
| Umgebungstemperatur während des Betriebs | -25 bis 45 Grad |
| Bemessungsfehlerstrom | 0,03 Ampere |
| Abschaltcharakteristik | unverzögert |
| Fehlauslöseschutz | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Siemens | Artikel-Nr.: SAE-4574893 | EAN: 4001869557885 | Hersteller-Art.-Nr.: 5SV1316-7KK13
Häufig gestellte Fragen
Wie viel Platz benötigt dieser FI/LS-Schalter?
Das Gerät benötigt lediglich 1 Teilungseinheit (1 TE), was es besonders platzsparend für die Installation in Verteilern macht.
Für welchen Bemessungsstrom ist dieser Schalter ausgelegt?
Der Siemens 5SV1316-7KK13 ist für einen Bemessungsstrom von 13 Ampere ausgelegt.
Welcher Fehlerstrom-Typ wird hier verwendet?
Es handelt sich um einen Typ A Fehlerstromschutzschalter, der für Wechsel- und pulsierende Gleichfehlerströme geeignet ist.
Kann das Gerät auch in Unterputz-Verteilern montiert werden?
Ja, der FI/LS-Schalter ist für eine Unterputz-Installation geeignet und weist eine Einbautiefe von 70 mm auf.
