Über dieses Produkt

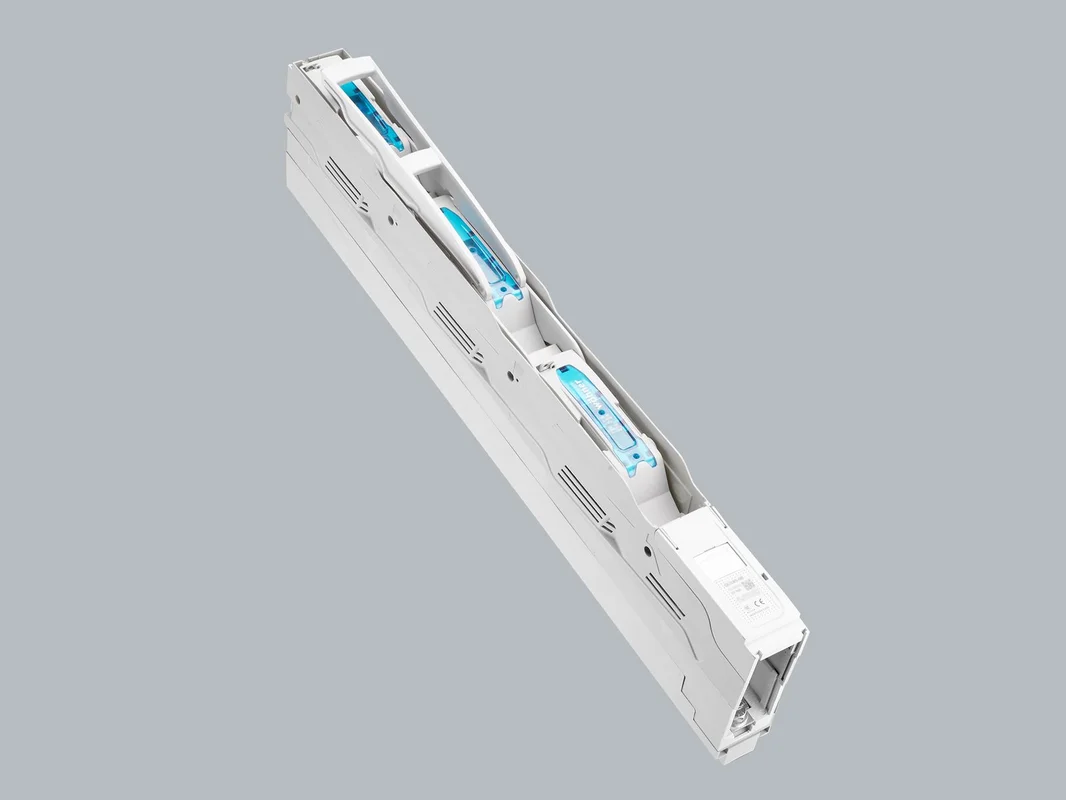

Die Wöhner NH-Lastschaltleiste in der hohen Version der Größe 00 ist für einen Nennstrom von 160A auf 185mm-Sammelschienensystemen ausgelegt. Diese 3-polige Leiste verfügt über Rahmenklemmen für einen Anschlussquerschnitt von 95mm² und weist eine Verlustleistung von 35,00W auf. Mit den Abmessungen von 670x50x189mm ist das Gerät für einen Umgebungstemperaturbereich von -25°C bis 55°C spezifiziert. Fachbetriebe setzen dieses Bauteil in Verteilerschränken und Schaltanlagen zur sicheren Lastschaltung und Absicherung von Stromkreisen ein. Wir versenden die NH-Lasttrennleiste innerhalb von 1 bis 3 Werktagen direkt aus unserem Lagerbestand. Jetzt bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Systemgröße: 185mm-Sammelschienensystem für eine kompakte Bauweise.
- Nennstrom: 160A Belastbarkeit für anspruchsvolle elektrische Lasten.
- Anschlussart: Integrierte Rahmenklemmen 95mm² für eine schnelle und sichere Montage.
- Bauform: Hohe Version (Größe 00), optimiert für Platzersparnis im Schaltschrank.
Anwendungsbereiche
- Errichtung und Instandhaltung von Messverteilern in lokalen Energieversorgungsnetzen.
- Bestückung von industriellen Schaltkästen und Niederspannungsverteilungen.
- Einsatz als NH-Trennerleiste in Sicherungskästen für den zuverlässigen Anlagenschutz.
Technische Details
| EAN | 4021267337704 |
| HLief-Artikel Nummer | 33770 |
| Optionales Zubehör | SI337260–; SI337320–; SI337390–; SI337410–; SI337420–; SI337490–; SI337510–; SI331560–; SI337580– |
| CAD-Symbol | F |
| Hersteller | Wöhner |
| CU-GEW. (g/Stk) | 606,0000g |
| System | 185mm |
| Verpackungseinheit | 1Stk |
| Max. Umgebungstemperatur | 55°C |
| Nettogewicht | 1,65kg/Stk |
| BEST. NR. | SI337700 |
| HxBxT mm | 670x50x189 |
| Verlustleistung | 35,00W |
| BxHxT mm | 50x670x189 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Wöhner | Artikel-Nr.: SI337700– | EAN: 4021267337704 | Hersteller-Art.-Nr.: 33770
Downloads
| Datenblatt: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
| Foto: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
| Maßbild: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
| Montageanleitung: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm Montageanleitung: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
| CAD Zeichnung: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
| 3D-Daten (.stp): NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
| Katalogseite: NH-Lastschaltleiste, hohe Version, Größe 00, 160A, 185mm |
Suchbegriffe
Verteiler, Schaltkasten, Safe, messverteiler, Sicherungen, Zicherungen, Wöhner, 33770, NH-Trennerleiste, NH, Trennerleiste, NH-Lasttrennleiste, NH, Lasttrennleiste, NH-Leiste, NH, Leiste, NH, Leiste, Trennerleiste, Trenner-Leiste, Trenner, Leiste, Sicherungsleiste
Häufig gestellte Fragen
Für welche Sammelschienensysteme ist die Wöhner NH-Lastschaltleiste 33770 geeignet?
Diese NH-Lastschaltleiste ist speziell für den Einsatz auf 185mm-Sammelschienensystemen konzipiert. Sie bietet eine optimale Passform und sichere Kontaktierung für diese Systembreite.
Welchen Kabelquerschnitt kann ich an die Rahmenklemmen anschließen?
Die Wöhner Lasttrennleiste ist mit Rahmenklemmen ausgestattet, die einen Anschluss von Leitern bis zu 95mm² ermöglichen. Dies gewährleistet eine zuverlässige Stromübertragung in Ihrer Verteilung.
Ist die Wöhner NH-Leiste für den Außeneinsatz oder hohe Temperaturen geeignet?
Das Gerät ist für einen Umgebungstemperaturbereich von -25°C bis 55°C spezifiziert. Sie ist somit für den Einbau in geschützten Innenräumen, Schaltschränken und Verteilerstationen ausgelegt.
Kann ich die Wöhner NH-Lasttrennleiste direkt online bestellen?
Ja, Sie können die NH-Lastschaltleiste 33770 direkt bei TELA bestellen. Wir führen den Artikel ab Lager und versenden innerhalb von 1 bis 3 Werktagen an Ihre Wunschadresse.
