Über dieses Produkt

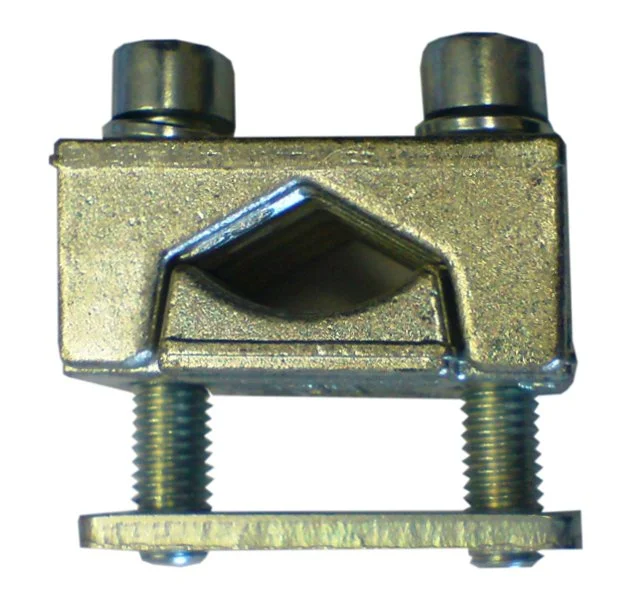

Die Prismenklemme für Lasttrenner von Wöhner ermöglicht den sicheren Anschluss von Kupferleitern mit einem Querschnitt von 35 bis 150 mm². Die Komponente ist für NH-Trenner der Baugröße 1 im 60 mm Sammelschienensystem konzipiert und hält einer Stromstärke von 250 A stand. Mit Abmessungen von 36 x 17 x 21 mm integriert sie sich präzise in bestehende Verteileranlagen und bietet eine Verlustleistung von 1,30 W. Elektrofachkräfte nutzen diese Klemme zur zuverlässigen Kontaktierung in Schaltkästen und NH-Reiter-Lasttrennschaltern. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen geliefert, sodass Sie das Bauteil direkt vom Fachhändler für Ihre Elektroinstallation erhalten. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Klemmbereich: 35-150 mm² – für flexible Kupferleiter geeignet
- Systemkompatibilität: 60 mm Sammelschienensystem – schnelle Montage im Verteiler
- Strombelastbarkeit: 250 A – ausgelegt für hohe Anforderungen im NH-Trenner
- Baugröße: NH 1 – passgenau für standardisierte Lasttrennschalter
- Material: Kupferanschluss – sorgt für eine stabile Stromführung
Anwendungsbereiche
- Erweiterung oder Wartung von NH-Reiter-Lasttrennern im 60 mm System
- Installation von Anschlussklemmen in industriellen Schaltkästen
- Verdrahtung von Niederspannungsverteilungen für lokale EVUs
Technische Details
| EAN | 9004840130195 |
| Dimension | 20x5mm; 20x10mm; 30x5mm; 30x10mm; T-Profile |
| CU-GEW. (g/Stk) | 70,0000g |
| Hersteller | Wöhner |
| Zubehör | Anschlussklemme |
| VE | 150Stk |
| Basisbezeichnung | Klemme |
| Baugröße | NH 1 |
| Nettogewicht | 0,01kg/Stk |
| Verpackungseinheit | 1Stk |
| LxBxH mm | 36x17x21 |
| Montage | 60mm System |
| BEST. NR. | SI331660 |
| Bauteil | NH-Trenner; Zubehör |
| Max. Umgebungstemperatur | 55°C |
| Stromstärke | 250A |
| HLief-Artikel Nummer | 33166 |
| Ausführung | Zubehör |
| CAD-Symbol | X |
| Verlustleistung | 1,30W |
| System | 60mm |
| Serie | Wöhner |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Wöhner | Artikel-Nr.: SI331660– | EAN: 9004840130195 | Hersteller-Art.-Nr.: 33166
Downloads
| Foto: Prismenklemme für Lasttrenner 35-150mm², für Cu |
| Maßbild: Prismenklemme für Lasttrenner 35-150mm², für Cu |
| Datenblatt: Prismenklemme für Lasttrenner 35-150mm², für Cu |
| Montageanleitung: Prismenklemme für Lasttrenner 35-150mm², für Cu |
| CAD Zeichnung: Prismenklemme für Lasttrenner 35-150mm², für Cu |
| Katalogseite: Prismenklemme für Lasttrenner 35-150mm², für Cu Katalogseite: Prismenklemme für Lasttrenner 35-150mm², für Cu |
Suchbegriffe
Verteiler, Schaltkasten, VKW, Sicherungen, Zicherungen, Wöhner, 33166
Häufig gestellte Fragen
Für welche Leiterquerschnitte ist die Wöhner Prismenklemme 33166 geeignet?
Die Prismenklemme ist für den Anschluss von Kupferleitern mit einem Querschnitt von 35 mm² bis 150 mm² ausgelegt. Sie ermöglicht damit eine flexible Installation in NH-Trennern der Baugröße 1.
Kann die Prismenklemme in einem 60 mm Sammelschienensystem verwendet werden?
Ja, diese Klemme ist speziell für die Montage in 60 mm Sammelschienensystemen vorgesehen. Sie lässt sich direkt an NH-Reiter-Lasttrennern montieren und ist für den professionellen Einsatz in Schaltkästen konzipiert.
Welche Stromstärke hält die Prismenklemme SI331660 stand?
Die Prismenklemme ist für eine maximale Stromstärke von 250 A bemessen. Damit eignet sie sich für den Betrieb in entsprechenden NH-Trenner-Konfigurationen in der Niederspannungsverteilung.
In welchem Temperaturbereich kann die Klemme betrieben werden?
Die Komponente ist für Umgebungstemperaturen zwischen -25 °C und +55 °C ausgelegt. Dies stellt eine zuverlässige Funktion in typischen Innenraum-Verteilerumgebungen sicher.
