Description
Über dieses Produkt

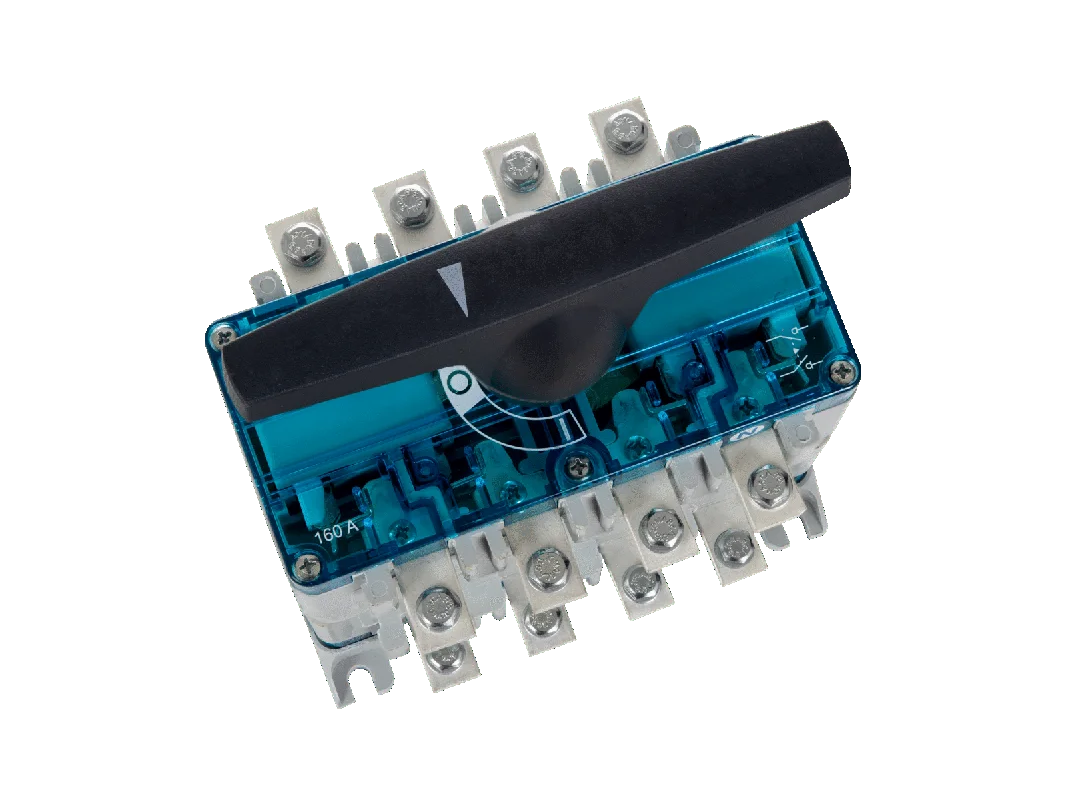

Der CAPUS Panel Lastumschalter von Schrack ist ein 3-poliger Schalter mit N-Leiter, der für einen Bemessungsbetriebsstrom von 160A ausgelegt ist. Das Gerät verfügt über eine Bemessungsisolationsspannung von 690V und ist für die direkte Aufbaumontage konzipiert. Mit einem Gehäusemaß von 140x206x244 mm bietet dieser Umschalter eine robuste mechanische Lebensdauer von 6000 Schaltspielen. Dank der Schraubanschlüsse M6 ist eine sichere Installation im Schaltschrank gewährleistet. Der Lastumschalter findet seinen Einsatzbereich vorrangig in industriellen Steuer- & Regeltechnik-Anlagen zur sicheren Lasttrennung. Wir liefern diesen Artikel innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. CAPUS Panel Lastumschalter 160A jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom: 160A – sorgt für hohe Schaltleistung in der Steuer- & Regeltechnik.
- Ausführung: 3-polig + N – ermöglicht die sichere Umschaltung komplexer Lastkreise.
- Bemessungskurzschlusseinschaltvermögen: 10kA – gewährleistet Sicherheit bei kurzzeitigen Überlastungen.
- Mechanische Lebensdauer: 6000 Schaltzyklen – bietet Langlebigkeit im Dauerbetrieb.
- Umgebungstemperatur: -25°C bis +55°C – einsetzbar in verschiedensten klimatischen Bedingungen.
Anwendungsbereiche
- Einsatz als Hauptschalter in Niederspannungsverteilungen.
- Umschaltung von Stromkreisen in industriellen Schaltschränken.
- Verwendung als Not-Aus-Schalter zur manuellen Trennung von Lastströmen.
- Reparaturschalter für elektrische Maschinen und Anlagen.
Technische Details
| EAN | 4021267231217 |
| Bemessungsisolationsspannung [Ui] | 690V |
| Nettogewicht | 2,80kg/Stk |
| Montage | Aufbaumontage |
| HLief-Artikel Nummer | 23121 |
| Bemessungsbetriebsspannung | 690V |
| HxBxT mm | 140x206x244 |
| BEST. NR. | SI231210 |
| CU-GEW. (g/Stk) | 376,0000g |
| Bemessungsbetriebsstrom | 160A |
| Nennstrom | 160A |
| Verlustleistung | 15,60W |
| Ausführung | Umschalter |
| Verpackungseinheit | 1Stk |
| Bemessungskurzschlusseinschaltvermögen | 10kA |
| Bemessungskurzzeitstromfestigkeit Icw | 10 |
| Mechanische Lebensdauer | 6000 Schaltspiele |
| Max. Umgebungstemperatur | 55°C |
| Optionales Zubehör | SI239320–; SI239350–; SI239410–; SI239200–; SI239220– |
| Konventioneller thermischer Strom Ith | 160A |
| BxHxT mm | 206x140x244 |
| Min. Umgebungstemperatur | -25°C |
| Pole | 3+N |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: SI231210– | EAN: 4021267231217 | Hersteller-Art.-Nr.: 23121
Downloads
| Foto: CAPUS Panel – Lastumschalter 3-polig + N, 160A |
| Maßbild: CAPUS Panel – Lastumschalter 3-polig + N, 160A |
| Datenblatt: CAPUS Panel – Lastumschalter 3-polig + N, 160A |
| Montageanleitung: CAPUS Panel – Lastumschalter 3-polig + N, 160A |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter
Häufig gestellte Fragen
Wofür wird der CAPUS Panel Lastumschalter 160A eingesetzt?
Dieser Lastumschalter wird primär als manueller Hauptschalter oder Reparaturschalter in industriellen Schaltanlagen genutzt. Er dient zur sicheren Trennung oder Umschaltung von elektrischen Lastströmen bis zu einer Bemessungsbetriebsspannung von 690V.
Ist der Schrack Schalter für die Aufbaumontage geeignet?
Ja, der CAPUS Panel 3P+N ist speziell für die Aufbaumontage innerhalb von Schaltschränken oder Gehäusen vorgesehen. Durch die kompakten Maße von 140x206x244 mm lässt er sich effizient in bestehende Anlagen integrieren.
Welche Anschlussart besitzt der Schalter SI231210?
Der Lastumschalter ist mit Schraubanschlüssen der Größe M6 ausgestattet. Diese ermöglichen eine dauerhafte und mechanisch feste Verbindung der Leiter, was für den sicheren Betrieb bei 160A Nennstrom essenziell ist.
Kann der Lastumschalter auch bei Minusgraden betrieben werden?
Ja, der Schalter ist für einen Umgebungstemperaturbereich von -25°C bis +55°C ausgelegt. Damit ist er robust genug für den Einsatz in technischen Räumen oder industriellen Umgebungen mit schwankenden Temperaturen.
