Über dieses Produkt

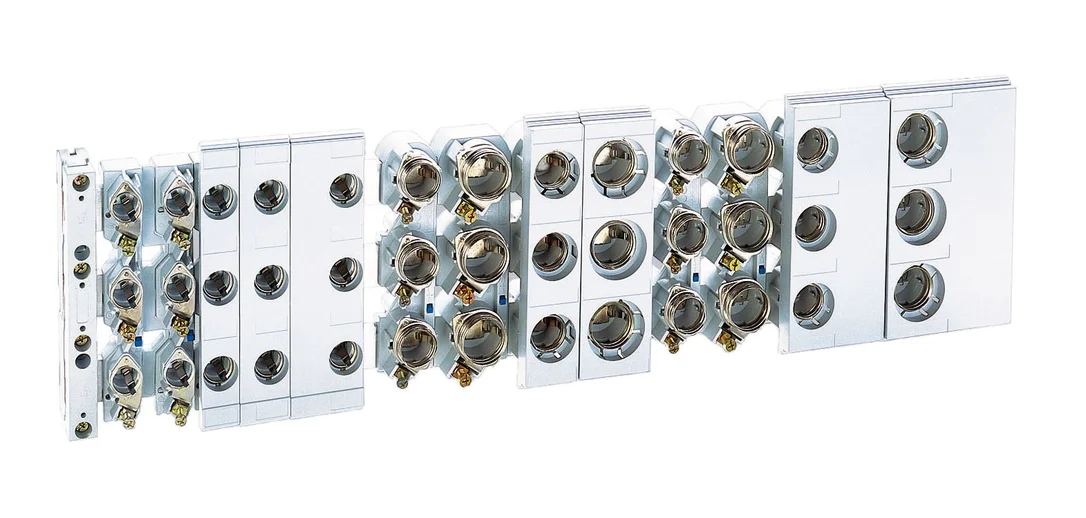

Der Wöhner D0-Reitersicherungssockel E18 für 63A und 400V ist für die Montage auf 5mm-Schienensystemen ausgelegt. Der 60mm-Sicherungssockel besitzt die Maße 176x27x35 mm und ist für D02-Neozed-Sicherungen geeignet. Mit einer Verlustleistung von 5,90 W und einem Anschlussquerschnitt von maximal 25 mm² ermöglicht dieses Bauteil eine belastbare Absicherung in Schaltanlagen. Er wird primär in Stromverteilern und Schaltkästen zur Absicherung von Stromkreisen eingesetzt. Sie erhalten diesen Wöhner Sicherungssockel mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- System 60mm: Ermöglicht eine direkte und platzsparende Montage auf Sammelschienensystemen.
- Nennstrom 63A: Ausgelegt für hohe Stromstärken bei einer Betriebsspannung von 400V.
- Anschlussquerschnitt bis 25mm²: Flexibler Leitungsanschluss für gängige Installationsanforderungen.
- Großer Temperaturbereich: Zuverlässiger Betrieb bei Umgebungstemperaturen von -25°C bis +55°C.
Anwendungsbereiche
- Industrielle Schaltanlagenbau zur zuverlässigen Energieverteilung.
- Aufbau von Hauptverteilern in privaten und gewerblichen Objekten.
- Nachrüstung oder Erweiterung bestehender Verteilerkästen mit 60mm-Sammelschienensystem.
Technische Details
| EAN | 4021267016470 |
| VE | 10Stk |
| CAD-Symbol | F |
| Hersteller | Wöhner |
| Notwendiges Zubehör | SI019800–; SI014240–; SI019810– |
| HxBxT mm | 176x27x35 |
| CAD-external terminals | 1 |
| CU-GEW. (g/Stk) | 22,0000g |
| HLief-Artikel Nummer | 01647 |
| Dimension | bis 20x3mm; 20x5mm; 20x10mm; 30x5mm; 30x10mm; T-Profile |
| Verpackungseinheit | 1Stk |
| Ausführung | 60mm Sicherungssockel |
| Optionales Zubehör | SI011040–; SI019800–; SI019810–; SI310060-F |
| Nettogewicht | 0,15kg/Stk |
| Max. Umgebungstemperatur | 55°C |
| Bauteil | D02-Neozed |
| Anschluss | max. 25mm² |
| BEST. NR. | SI016470 |
| Verlustleistung | 5,90W |
| System | 60mm |
| Serie | Wöhner |
| Min. Umgebungstemperatur | -25°C |
| BxHxT mm | 27x176x35 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Wöhner | Artikel-Nr.: SI016470– | EAN: 4021267016470 | Hersteller-Art.-Nr.: 1647
Downloads
| Datenblatt: D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene |
| CAD Zeichnung: D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene |
| Foto: D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene Katalogseite: D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene |
| 3D-Daten (.stp): D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene |
| Maßbild: D0-Reitersicherungssockel E18, 63A/400V, 5mm Schiene |
Suchbegriffe
Verteiler, Schaltkasten, VKW, Sicherungen, Zicherungen, do2, Wöhner, 1647
Häufig gestellte Fragen
Für welche Schienendicke ist der Wöhner D0-Reitersicherungssockel geeignet?
Dieser Sicherungssockel ist für 5mm-Schienen ausgelegt. Er unterstützt zudem verschiedene Schienenbreiten wie 20mm oder 30mm sowie spezifische T-Profile.
Welcher Leitungsquerschnitt kann am Sicherungssockel angeschlossen werden?
Der Wöhner Reitersicherungssockel ermöglicht den Anschluss von Leitungen mit einem Querschnitt von bis zu 25 mm². Dies sorgt für eine stabile Kontaktierung in Ihrer Elektroverteilung.
Ist der Sicherungssockel für D02-Neozed-Sicherungen kompatibel?
Ja, der Sockel ist speziell als D02-Neozed-Komponente konzipiert. Er bietet eine sichere Aufnahme für entsprechende Neozed-Sicherungen bis 63A.
Kann ich den Wöhner 1647 Sicherungssockel online bestellen?
Ja, Sie können den Wöhner D0-Reitersicherungssockel direkt bei TELA online bestellen. Wir liefern den Artikel innerhalb von 1 bis 3 Werktagen direkt zu Ihnen.
