Über dieses Produkt

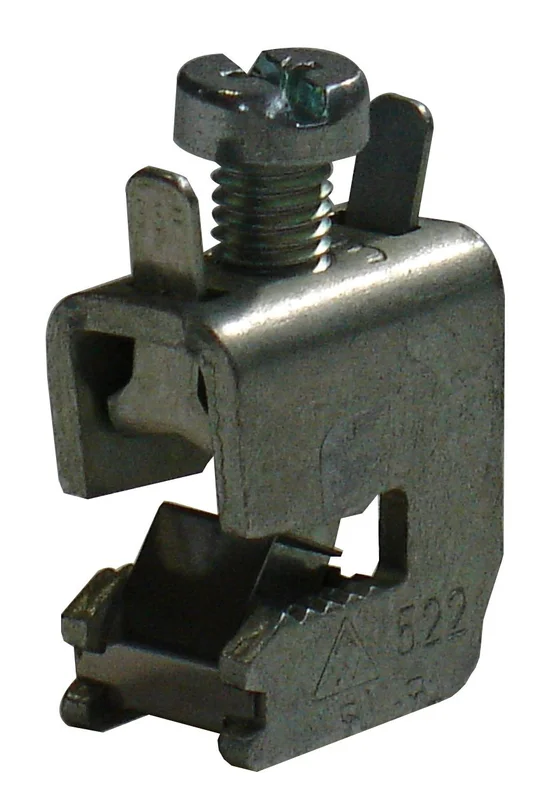

Die Wöhner Universal Leiteranschlussklemme für 10mm Schienen ermöglicht den sicheren Anschluss von Kupferleitern mit einem Querschnitt von 16 bis 70mm². Mit einer Baugröße von 32x21x42mm ist dieses Bauteil für Sammelschienensysteme mit 60mm, 100mm oder 185mm ausgelegt und hält Umgebungstemperaturen von -25°C bis zu 55°C stand. Die Klemme wiegt 0,07kg und weist eine Verlustleistung von 0,50W auf. Elektroinstallateure nutzen diese Hauptleitungsklemme für die zuverlässige Kontaktierung in Verteilern und Schaltkästen. Die Lieferzeit beträgt 1 bis 3 Werktage. Die Universal Leiteranschlussklemme 16-70mm² / 10mm jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Klemmbereich: 16 bis 70mm² für flexible Kupferleiter-Anschlüsse
- Schienenkompatibilität: Passend für 10mm Schienenstärke
- Kompakte Bauform: 32x21x42mm für platzsparende Montage im Schaltschrank
- Temperaturbereich: Einsatzfähig zwischen -25°C und 55°C
- Systemvielfalt: Einsetzbar in 60mm, 100mm und 185mm Sammelschienensystemen
Anwendungsbereiche
- Aufbau von Hauptverteilern in der industriellen Energieversorgung
- Installation von Schaltanlagen und Zählerverteilern
- Anschluss von Hauptleitungen an Sammelschienensysteme
- Erweiterung von Abzweigen in Verteilerblöcken
Technische Details
| EAN | 4021267012922 |
| Hersteller | Wöhner |
| VE | 25Stk |
| BEST. NR. | SI012920 |
| Zubehör | Anschlussklemme |
| HxBxT mm | 32x21x42 |
| Verlustleistung | 0,50W |
| Anschluss | max. 70mm² |
| Basisbezeichnung | Klemme |
| System | 60mm; 100mm; 185mm |
| HLief-Artikel Nummer | 01292 |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 21x32x42 |
| Optionales Zubehör | SI014130–; SI015900– |
| Dimension | 20x10mm; 30x10mm; ab 40x10mm; T-Profile |
| Querschnitt | 16; 25; 35; 50; 70mm² |
| Max. Umgebungstemperatur | 55°C |
| CAD-Symbol | X |
| Bauteil | Anschlussklemmen |
| Nettogewicht | 0,07kg/Stk |
| Serie | Wöhner |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Wöhner | Artikel-Nr.: SI012920– | EAN: 4021267012922 | Hersteller-Art.-Nr.: 1292
Downloads
| Datenblatt: Universal Leiteranschlussklemme 16-70mm² / 10mm |
| Maßbild: Universal Leiteranschlussklemme 16-70mm² / 10mm |
| CAD Zeichnung: Universal Leiteranschlussklemme 16-70mm² / 10mm |
| Foto: Universal Leiteranschlussklemme 16-70mm² / 10mm |
| Montageanleitung: Universal Leiteranschlussklemme 16-70mm² / 10mm |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Universal Leiteranschlussklemme 16-70mm² / 10mm |
| 3D-Daten (.stp): Universal Leiteranschlussklemme 16-70mm² / 10mm |
Suchbegriffe
Suchbegriffe:Verteiler, Schaltkasten, VKW, Sicherungen, Zicherungen, Wöhner, Klemmen, Klemmstein, Hauptklemmen, Hauptleitungsklemme, Hauptleiterklemme, Hauptleitungsklemmblock, Hauptleiterklemmblock, Leiteranschlussklemme, klemmbock, hauptleiterklemme, Abzweigklemme, HLAK, HLK, HKL, Anschlusklemme, Verteilerblöcke, Hauptanschlussklemme, hauptleiterabzweigklemme, Klemmblock, haupleitungsklemme, Sammelschienenklemme, 1292
Häufig gestellte Fragen
Welcher Leiterquerschnitt kann an die Wöhner 1292 angeschlossen werden?
Die Wöhner Universal Leiteranschlussklemme ist für Kupferleiter mit einem Querschnitt von 16mm² bis 70mm² ausgelegt. Sie bietet somit eine flexible Einsatzmöglichkeit für verschiedene Hauptleitungsquerschnitte in Ihrem Verteiler.
Ist die Anschlussklemme für 10mm Sammelschienensysteme geeignet?
Ja, diese Klemme ist speziell für die Montage auf Sammelschienen mit einer Stärke von 10mm konzipiert. Sie ist zudem kompatibel mit den Sammelschienensystemen 60mm, 100mm und 185mm.
Kann die Hauptleiterklemme in unterschiedlichen Sammelschienensystemen verwendet werden?
Die Klemme ist universell einsetzbar und für den Betrieb in Sammelschienensystemen mit 60mm, 100mm und 185mm Schienenmittenabstand geeignet. Dies macht sie zu einer flexiblen Lösung für unterschiedliche Schaltanlagen-Konfigurationen.
Wie erfolgt die Befestigung der Universal Leiteranschlussklemme?
Die Montage erfolgt direkt auf der Sammelschiene (10mm). Detaillierte Anweisungen und Maße zur Installation finden Sie in der bereitgestellten Montageanleitung sowie im Maßbild im Download-Bereich.
