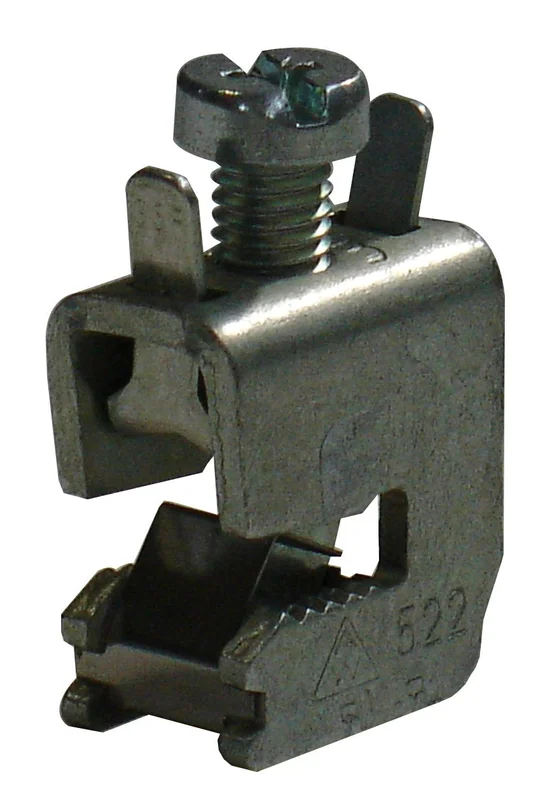

Die Universal Leiteranschlussklemme von Wöhner ermöglicht den sicheren Anschluss von Kupferleitern mit einem Querschnitt von 4 bis 35mm² an Sammelschienensysteme mit 10mm Schienendicke. Die Klemme misst 29x16x35mm und ist für den Einsatz in Sammelschienensystemen von 60mm bis 185mm Breite ausgelegt. Mit einer Verlustleistung von lediglich 0,50W bietet dieses Bauteil eine effiziente Verbindungslösung bei Umgebungstemperaturen von -25°C bis +55°C. Diese Hauptleiterklemme kommt primär in Schaltkästen, Abgangsschranken und bei der Installation von Verteilerblöcken zur Anwendung. Die Lieferzeit beträgt 1 bis 3 Werktage, und Sie erhalten das Produkt bei TELA direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Klemmbereich: 4-35mm² für Kupferleiter — flexibler Einsatz für unterschiedliche Leiterquerschnitte.
- Schienenstärke: 10mm — passgenaue Montage auf gängigen Sammelschienensystemen.
- Systemkompatibilität: 60mm, 100mm und 185mm — vielseitige Verwendung in verschiedenen Gehäusetypen.
- Kompakte Bauform: 29x16x35mm — platzsparende Installation im Schaltschrank.
Anwendungsbereiche
- Aufbau von Verteilerblöcken in Schaltanlagen.
- Installation von Hauptleiter-Anschlüssen in Einspeise- und Abgangsschränken.
- Kontaktierung von Kupferleitern an Sammelschienensystemen in der Gebäudetechnik.
Technische Details
| EAN | 4021267012908 |
| HLief-Artikel Nummer | 01290 |
| Hersteller | Wöhner |
| Anschluss | max. 35mm² |
| Zubehör | Anschlussklemme |
| Optionales Zubehör | SI015900– |
| Nettogewicht | 0,05kg/Stk |
| Dimension | 20x10mm; 30x10mm; ab 40x10mm |
| HxBxT mm | 29x16x35 |
| Verlustleistung | 0,50W |
| BEZEICHNUNG2 | Universal Leiteranschlussklemme 4-35mm² |
| BxHxT mm | 16x29x35 |
| Basisbezeichnung | Klemme |
| System | 60mm; 100mm; 185mm |
| VE | 50Stk |
| Verpackungseinheit | 1Stk |
| Querschnitt | 4; 6; 10; 16; 25; 35mm² |
| Max. Umgebungstemperatur | 55°C |
| CAD-Symbol | X |
| Bauteil | Anschlussklemmen |
| BEST. NR. | SI012900 |
| Serie | Wöhner |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Wöhner | Artikel-Nr.: SI012900– | EAN: 4021267012908 | Hersteller-Art.-Nr.: 1290
Downloads
| Datenblatt: Universal Leiteranschlussklemme 4-35mm² / 10mm |
| Maßbild: Universal Leiteranschlussklemme 4-35mm² / 10mm |
| CAD Zeichnung: Universal Leiteranschlussklemme 4-35mm² / 10mm |
| Foto: Universal Leiteranschlussklemme 4-35mm² / 10mm |
| Montageanleitung: Universal Leiteranschlussklemme 4-35mm² / 10mm |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Universal Leiteranschlussklemme 4-35mm² / 10mm |
| 3D-Daten (.stp): Universal Leiteranschlussklemme 4-35mm² / 10mm |
Suchbegriffe
Suchbegriffe:
Verteiler, Schaltkasten, VKW, Abgangsschrank, Einspeiseschrank, Sicherungen, Zicherungen, Wöhner, Klemmen, Klemmstein, Hauptklemmen, Hauptleitungsklemme, Hauptleiterklemme, Hauptleitungsklemmblock, Hauptleiterklemmblock, Leiteranschlussklemme, klemmbock, hauptleiterklemme, Abzweigklemme, HLAK, HLK, HKL, Anschlusklemme, Verteilerblöcke, Hauptanschlussklemme, hauptleiterabzweigklemme, Klemmblock, haupleitungsklemme, Sammelschienenklemme, 1290
Häufig gestellte Fragen
Für welche Schienenstärke ist die Wöhner 1290 Anschlussklemme geeignet?
Die Universal Leiteranschlussklemme von Wöhner ist speziell für die Montage auf Sammelschienensystemen mit einer Schienenstärke von 10mm ausgelegt.
Welche Leiterquerschnitte können mit dieser Hauptleiterklemme angeschlossen werden?
Die Klemme deckt einen breiten Anschlussbereich für Kupferleiter von 4mm² bis 35mm² ab, was sie zu einer vielseitigen Komponente für Schaltanlagen macht.
Ist die Wöhner Klemme 1290 für verschiedene Systemgrößen verwendbar?
Ja, die Klemme ist für Sammelschienensysteme mit einem Achsabstand von 60mm, 100mm sowie 185mm geeignet und bietet damit hohe Flexibilität beim Aufbau von Verteilerblöcken.
Wo kann ich die Wöhner Universal Leiteranschlussklemme online kaufen?
Sie können die Wöhner Leiteranschlussklemme 4-35mm² direkt hier im TELA Onlineshop bestellen, wobei wir eine schnelle Lieferung innerhalb von 1 bis 3 Werktagen garantieren.
