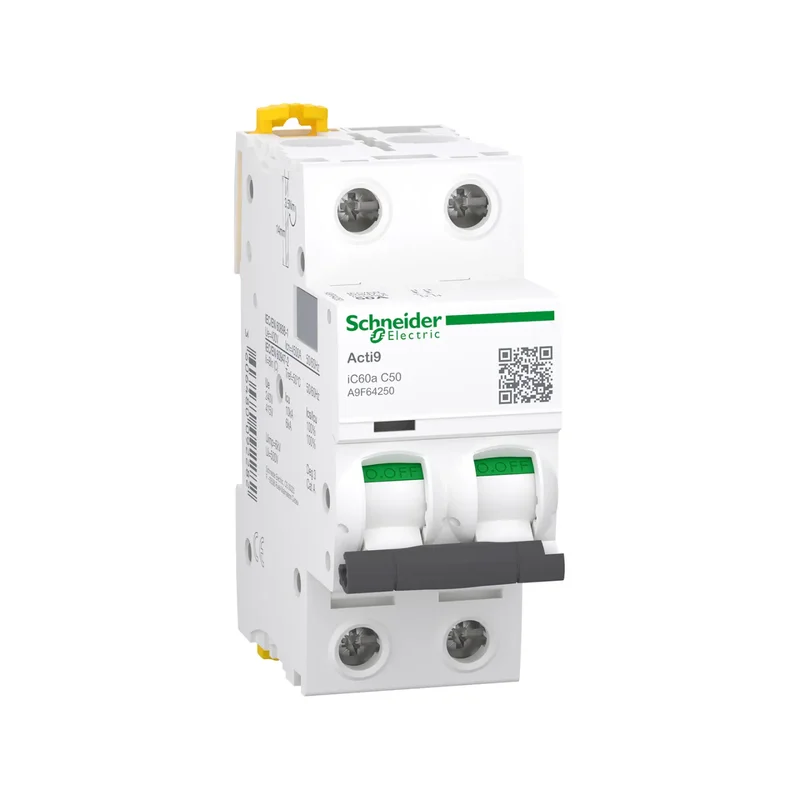

Leitungsschutzschalter Schneider Acti9 – 2P – 50A – Kurve C – 400V – A9F64250
Der modulare Leistungsschalter Schneider Acti9 A9F64250 ist ein zweipoliger, zweipoliger elektrischer Schutz mit 50 Ampere, der zur Sicherung Ihrer Stromkreise in Wohngebäuden, Dienstleistungsunternehmen und kleinen Industriestromkreisen konzipiert wurde. Diese gemäß der Norm IEC 60898-1 zertifizierte magnetothermische Vorrichtung verbindet Robustheit, Zuverlässigkeit und einfache Installation, um die Sicherheit Ihrer elektrischen Anlagen zu gewährleisten.
Umfassender zweipoliger Schutz für Ihre Stromkreise.
Dieser zweipolige 2P-Schutzschalter schützt gleichzeitig die Phase und den Neutralleiter und gewährleistet eine vollständige Unterbrechung des Stromkreises im Falle einer Überlastung oder eines Kurzschlusses. Mit seinem Nennstrom von 50 Ampere und seiner Auslösekurve Typ C (magnetische Auslösung 5- bis 10-mal des Nennstroms) ist er ideal für Stromkreise, die Folgendes umfassen: Steckdosen, Beleuchtung, kleine einphasige Motoren und Geräte im Haushalt oder im Dienstleistungssektor.
Das Ausschaltvermögen beträgt 10 kA bei 400 V AC und gewährleistet einen wirksamen Schutz auch in Umgebungen, in denen Kurzschlüsse einen hohen Strom erzeugen können. Die Nennspannung von 400 V AC (Isolationsspannung 440 V AC) ermöglicht eine sichere Verwendung in einphasigen oder leichten dreiphasigen Stromkreisen.
Magnetothermische Technologie von Schneider Electric.
Der Mechanismus integriert ein doppeltes thermisches und magnetisches Schutzsystem:
- Thermischer Schutz (Bimetall): progressive Auslösung bei anhaltender Überlastung (1,13 bis 1,45 In), wodurch die Kabel wirksam vor Erhitzung geschützt werden.
- Magnetischer Schutz (Spule): sofortige Auslösung (< 10 ms) bei Kurzschluss (5- bis 10-mal der Nennstrom), d. h. zwischen 250 A und 500 A bei diesem 50-A-Modell.
Dieser doppelte Schutz gewährleistet Sicherheit und Zuverlässigkeit und begrenzt gleichzeitig Fehlauslösungen dank der C-Kurve, die für moderate ohmsche und induktive Lasten geeignet ist.
Kompatible Anwendungen und Schaltkreise
| Anwendung | Empfohlener Kabelquerschnitt | Anmerkungen |
|---|---|---|
| Beleuchtung und Steckdosen im Haushalt/im Dienstleistungsbereich | 6 mm² Cu | Stromkreise bis zu 50A |
| Kleine einphasige Motoren | 10 mm² Cu | Kompatibel mit Motoren ≤ 5,5 kW. |
| AC-Hilfsstromkreise Photovoltaik | 6 bis 10 mm² Cu | Für Zähler, Monitoring, BMS und Hilfseinrichtungen. |
| Kleine, leichte Industriestromkreise | 6 bis 10 mm² Cu | Steckdosen und nicht motorbetriebene elektrische Geräte. |
