Description
Über dieses Produkt

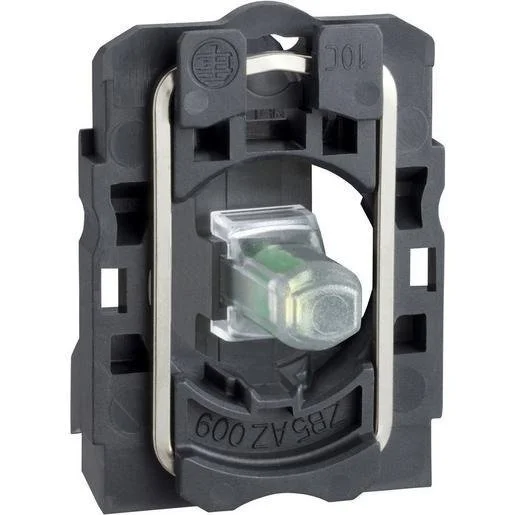

Das Schneider Electric LED-Lampenfassungsmodul ZB5AVB1 ist ein unverzichtbarer Bestandteil für Befehls- und Meldegeräte der Serie Harmony XB5. Dieses LED-Element ermöglicht eine zuverlässige Signalisierung durch ein weißes Leuchtmittel, das mit einer Versorgungsspannung von 24V AC/DC betrieben wird. Der modulare Aufbau der Baureihe erlaubt eine einfache Integration in bestehende 22mm Steuerungsaufbauten und ist für diverse Frontelemente kompatibel. Dank des integrierten Befestigungsflansches erfolgt die Montage direkt an der Frontplatte. Der Anschluss erfolgt sicher und schnell über Schraubklemmen. Mit der hochwertigen LED-Technik profitieren Sie von einer langlebigen und wartungsarmen Lösung für Ihre Schalttafeln. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Integrierte weiße LED: Sorgt für eine helle und klare Signalwirkung bei 24V AC/DC Betriebsspannung.
- Robuster Schraubanschluss: Ermöglicht eine sichere und dauerhafte elektrische Kontaktierung.
- Modulares XB5-Design: Einfache Kombination mit verschiedensten Harmony Frontelementen für individuelle Steuerungsaufgaben.
- Frontbefestigung: Ermöglicht eine unkomplizierte Installation direkt in die Einbauöffnung von Befehlsgeräten.
Anwendungsbereiche
- Steuerung und Überwachung von industriellen Maschinen und Anlagen.
- Einbau in Schaltschränke und Bedienpulte als Leuchtmelder.
- Ergänzung von Not-Aus-Schaltern oder Wahlschaltern im 22mm Rastermaß.
Technische Details
| Farbe des Leuchtmittels | weiß |
| Fassung | ohne |
| Bemessungsbetriebsspannung Ue bei DC | 24 Volt |
| Bemessungsbetriebsspannung Ue bei AC 60 Hz | 24 Volt |
| Befestigungsart | Frontbefestigung |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 24 Volt |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Mit integriertem Vorwiderstand | nein |
| Mit integrierter Diode | ja |
| Mit Leuchtmittel | ja |
| Spannungsart zur Betätigung | AC/DC |
| Trafo integriert | nein |
| Leuchtmittel | LED |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1467468 | EAN: 3389110907759 | Hersteller-Art.-Nr.: ZB5AVB1
Häufig gestellte Fragen
Ist das LED-Modul mit allen Harmony XB5 Frontelementen kompatibel?
Ja, das ZB5AVB1 ist ein universelles Element, das mit den meisten 22mm Frontelementen der Baureihe Harmony XB5 kombiniert werden kann.
Welche Spannung wird für den Betrieb benötigt?
Das Modul benötigt eine Versorgungsspannung von 24V, wobei es sowohl mit AC- als auch mit DC-Spannung betrieben werden kann.
Wie erfolgt die Montage des Lampenelements?
Die Montage erfolgt über den integrierten Befestigungsflansch mittels Frontbefestigung direkt hinter dem Frontelement.
Kann das Leuchtmittel einzeln ausgetauscht werden?
Bei dieser Ausführung handelt es sich um eine fest integrierte LED, was die Zuverlässigkeit erhöht und einen Lampenwechsel überflüssig macht.
