Description
Über dieses Produkt

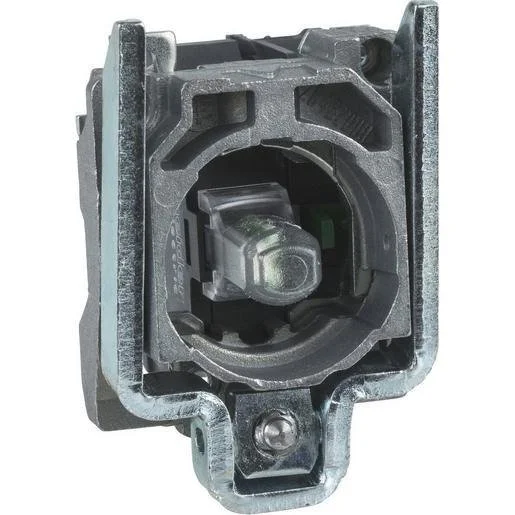

Der Schneider Electric Hilfsschalterblock mit LED-Modul ZB4BW0B11 ist ein wesentliches Element aus der Harmony XB4/ZB4-Baureihe für 22mm Befehls- und Meldegeräte. Dieses Lampenfassungselement ermöglicht die einfache Integration einer weißen LED in Ihre Steuerkonsole oder Schalttafel. Das Modul ist für eine Betriebsspannung von 24V AC/DC ausgelegt und überzeugt durch den robusten modularen Aufbau, der sowohl für 22mm als auch in Verbindung mit Zubehör für 30mm Einbaumaße geeignet ist. Dank des integrierten Schraubanschlusses lässt sich die Komponente sicher und zeitsparend montieren. Das neutrale, weiße Licht der LED-Einheit ist universell mit verschiedenen Frontelementen kombinierbar und bietet eine hohe Flexibilität in der Anlagentechnik. Elektromaterial für anspruchsvolle Installationen in Österreich finden Sie bei uns online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 24V AC/DC Spannungsversorgung — Flexibler Einsatz in verschiedenen Steuerstromkreisen.
- Integriertes LED-Leuchtmittel — Wartungsarme und langlebige Signalisierung in Weiß.
- Schraubanschluss — Robuste und vibrationsfeste Verbindung der Leitungen.
- Modulares Design — Einfache Kombination mit Harmony XB4/ZB4 Frontelementen.
Anwendungsbereiche
- Aufbau von Drucktastern und Leuchtmeldern in Schaltschränken.
- Erweiterung von Wahlschaltern für Steuerpulte.
- Installation in 22mm und 30mm Gehäuseöffnungen für Befehlsgeräte.
Technische Details
| Befestigungsart | Frontbefestigung |
| Spannungsart zur Betätigung | AC/DC |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Mit integrierter Diode | ja |
| Bemessungsbetriebsspannung Ue bei AC 60 Hz | 24 Volt |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 24 Volt |
| Bemessungsbetriebsspannung Ue bei DC | 24 Volt |
| Farbe des Leuchtmittels | weiß |
| Mit Leuchtmittel | ja |
| Mit integriertem Vorwiderstand | nein |
| Leuchtmittel | LED |
| Trafo integriert | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-327360 | EAN: 3389110893083 | Hersteller-Art.-Nr.: ZB4BW0B11
Häufig gestellte Fragen
Ist das LED-Modul für 30mm Bohrungen geeignet?
Ja, durch den modularen Aufbau der Schneider Electric Harmony Reihe kann der Hilfsschalterblock mittels entsprechendem Zubehör auch für 30mm Einbaumaße verwendet werden.
Welche Spannung wird für das LED-Element benötigt?
Das LED-Modul ist für eine Bemessungsbetriebsspannung von 24V ausgelegt und unterstützt sowohl AC- als auch DC-Spannungsarten.
Kann das Modul mit farbigen Frontelementen genutzt werden?
Ja, die weiße LED ist universell einsetzbar und sorgt für eine klare Signalisierung bei den verschiedensten farbigen Betätigungselementen der Serie XB4.
Wie erfolgt der Anschluss der Leitungen?
Der Anschluss erfolgt einfach und sicher über den integrierten Schraubanschluss am Hilfsschalterblock.
Suchbegriffe
Fassungsblock, Fassungselement, LED, LED-Element, Lampenelement, Lampenfassung, Lampenfassung für Befehlsgeräte, Lampenfassung mit Hilfsschalter, Lampenfassungsblock für Befehls- und Meldegeräte, Lampenfassungsblock für Befehlsgeräte, Lampenfassungsblock für Meldegeräte, Lampenfassungselement, Lampenhalter mit Trafo, Leuchttasteransatz, Meldeleuchtenansatz, Unterteil für Befehlsgeräte, Schneider Electric ZB4 kaufen Österreich, LED Modul 24V bestellen, Befehlsgeräte Zubehör online
