Description
Über dieses Produkt

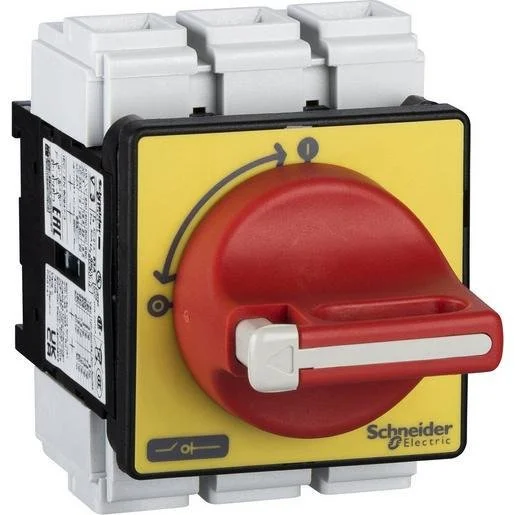

Der Schneider Electric VCF3 Lasttrennschalter dient als zuverlässiger Not-Aus- und Hauptschalter für industrielle Anwendungen. Dieses 3-polige Einbaugerät überzeugt mit einem Bemessungsdauerstrom von 63 A und einer robusten Bauweise für die Schaltschranktür. Der Schalter verfügt über einen auffälligen roten Drehantrieb auf einem gelben Frontschild, was die schnelle Identifikation im Notfall sicherstellt. Dank der Schutzart IP65 ist der Frontbereich optimal gegen Staub und Strahlwasser geschützt. Die Integration in bestehende Systeme erfolgt mühelos über die 4-Loch-Befestigung, wobei das Gerät für zusätzliche Sicherheit mit bis zu drei Vorhängeschlössern verriegelbar ist. Bestellen Sie dieses Elektromaterial für Ihr Projekt in Österreich bequem online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsdauerstrom 63 A: Ausgelegt für anspruchsvolle Schaltaufgaben und hohe Lasten.
- Schutzart IP65: Gewährleistet hohe Sicherheit bei frontseitiger Montage gegen Umwelteinflüsse.
- Abschließbarer Drehantrieb: Bietet effektiven Schutz durch Verriegelung mit Vorhängeschlössern.
- 4-Loch-Frontbefestigung: Einfache und stabile Integration in Schaltschranktüren oder Gehäusefronten.
Anwendungsbereiche
- Hauptschalter für Schaltschränke und Verteileranlagen
- Sicherheits-Not-Aus-Einrichtung in der Anlagentechnik
- Manueller Lasttrennschalter für Motorenstromkreise
- Betrieb von elektrischen Lasten bis 690 V
Technische Details
| Polzahl | 3 |
| Motorantrieb integriert | nein |
| Ausführung als Sicherheitsschalter | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22 Kilowatt |
| Tiefe | 114 Millimeter |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 Ampere |
| Geeignet für Zwischenbau | nein |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wendeschalter | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Geeignet für Verteilereinbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 Kilowatt |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Verriegelbar | ja |
| Mit vormontierter Verkabelung | nein |
| Bemessungsbetriebsspannung | 690 bis 690 Volt |
| Bedingter Bemessungskurzschlussstrom Iq | 10 Kiloampere |
| Breite | 60 Millimeter |
| Spannungsauslöser optional | nein |
| Schaltleistung bei 400 V | 37 Kilowatt |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0,76 Kiloampere |
| Bemessungsdauerstrom bei AC-23, 400 V | 41,5 Ampere |
| Höhe | 83 Millimeter |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Bemessungsdauerstrom Iu | 63 Ampere |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Schutzart (IP), frontseitig | IP65 |
| Motorantrieb optional | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 Volt |
| Ausführung des Betätigungselements | Drehknopf |
| Geeignet für Bodenmontage | nein |
| Farbe des Betätigungselements | rot |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-718564 | EAN: 3389110165999 | Hersteller-Art.-Nr.: VCF3
Häufig gestellte Fragen
Ist der Schneider Electric VCF3 für den Außenbereich geeignet?
Der Schalter besitzt frontseitig die Schutzart IP65, was ihn vor Strahlwasser schützt. Er ist jedoch primär für den Schaltschrankeinbau im Innenbereich konzipiert.
Kann der Schalter gegen unbefugtes Einschalten gesichert werden?
Ja, der Drehgriff ist so konstruiert, dass er mit bis zu drei Vorhängeschlössern (Durchmesser 4 bis 8 mm) verriegelt werden kann.
Wie erfolgt die Befestigung des Schalters?
Der VCF3 ist für die Frontbefestigung mittels 4 Schrauben vorgesehen und eignet sich ideal zum Einbau in Schaltschranktüren.
Ist das Gehäuse im Lieferumfang enthalten?
Es handelt sich bei diesem Modell um ein Einbaugerät, das zur Montage in eine Tür oder eine bestehende Gehäusefront vorgesehen ist.
