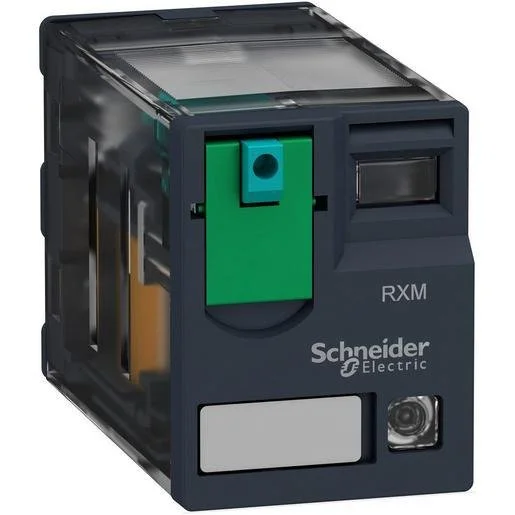

Das Schneider Electric RXM4AB2BD Miniaturrelais aus der Harmony-Serie ist ein zuverlässiges Schaltrelais für den industriellen und gewerblichen Einsatz. Mit 4 Wechslerkontakten und einer Kontaktbelastbarkeit von 6 A eignet es sich für diverse Steuerungsaufgaben in der Elektrotechnik. Das Relais arbeitet mit einer Spulen-Steuerspannung von 24 V DC und zeichnet sich durch eine unkomplizierte werkzeuglose Bedienung aus. Dank der integrierten mechanischen Stellungsanzeige sowie einer LED-Anzeige haben Sie den Betriebszustand jederzeit im Blick. Der integrierte Prüftaster und der Prüfhebel ermöglichen zudem eine einfache Wartung und Kontrolle der Schaltkontakte im Betrieb. Da das Modell in einem separaten Stecksockel montiert wird, bleibt das System flexibel für Erweiterungen oder Austausch. In unserem Elektromaterial-Onlineshop für Österreich können Sie das Schaltrelais unkompliziert online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 4 Wechslerkontakte: Ermöglicht die gleichzeitige Ansteuerung mehrerer Stromkreise mit einem Bauteil.
- Integrierte LED-Anzeige: Erlaubt eine sofortige optische Kontrolle über den Schaltstatus des Relais.
- Prüftaste & Prüfhebel: Erleichtert manuelle Funktionstests und dauerhafte Umschaltungen ohne externe Steuerspannung.
- Kompakte Bauform: Mit den Maßen 21 x 27 x 55 mm platzsparend in Schaltschränken und auf Montageplatten installierbar.
Anwendungsbereiche
- Automatisierungstechnik und Maschinensteuerung
- Schaltschrankbau zur Signaltrennung
- Industrielle Anlagensteuerung als Koppelrelais
- Gebäudetechnik zur Schaltung von Kleinverbrauchern
Technische Details
| Breite | 21 Millimeter |
| Höhe | 27 Millimeter |
| Bemessungssteuerspeisespannung AC 50 Hz | 0 Volt |
| Schutzart (IP) | IP40 |
| Schaltverhalten des Antriebs | monostabil |
| Mit zwangsgeführten Kontakten | nein |
| Nennstrom | 6 Ampere |
| Mit LED-Anzeige | ja |
| Bemessungssteuerspeisespannung bei DC | 24 Volt |
| Anzahl der Kontakte als Wechsler | 4 |
| Tiefe | 55 Millimeter |
| Mit abnehmbaren Klemmen | nein |
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Komplettgerät mit Sockel | nein |
| Anzahl der Kontakte als Öffner | 0 |
| Antrieb, Polung | ungepolt |
| Bemessungssteuerspeisespannung DC | 24 |
| Spannungsart zur Betätigung | DC |
| Anzahl der Kontakte als Schließer | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1962477 | EAN: 3389119403818 | Hersteller-Art.-Nr.: RXM4AB2BD
Häufig gestellte Fragen
Wie erfolgt die Montage des RXM4AB2BD?
Das Relais ist als Komponente konzipiert und erfordert die Montage in einem passenden, separaten Stecksockel.
Kann ich die Kontakte ohne Spannung testen?
Ja, das Relais verfügt über einen Prüftaster und einen Prüfhebel zur dauerhaften Umschaltung zu Testzwecken.
Ist eine visuelle Statusanzeige vorhanden?
Ja, das Relais ist mit einer mechanischen Stellungsanzeige sowie einer integrierten LED ausgestattet.
Für welche Spannung ist die Spule ausgelegt?
Das Relais ist für eine Steuerspannung von 24 V DC ausgelegt.
