Über dieses Produkt

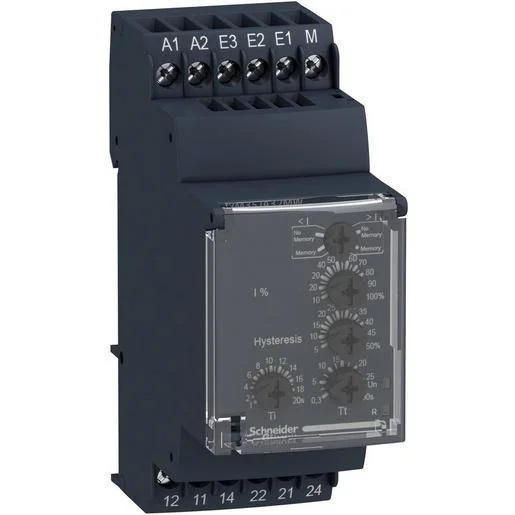

Das Schneider Electric Stromüberwachungsrelais der Serie Harmony Control dient der präzisen Überwachung von Stromwerten in industriellen Anlagen. Dieses Messrelais erkennt zuverlässig die Über- oder Unterschreitung definierter Grenzwerte im Bereich von 0,15 bis 15 Ampere. Mit zwei integrierten Relaiswechslern ermöglicht das Gerät eine flexible Signalisierung und Lastüberwachung für verschiedene elektrische Applikationen. Die Konfiguration von Grenzwert, Schalthysterese und Abfallverzögerung erfolgt direkt über Bedienelemente unter einer schützenden Frontabdeckung. Dank der kompakten Baubreite von 35 mm lässt sich das Stromüberwachungsgerät platzsparend auf der Hutschiene montieren. Das integrierte Weitspannungsnetzteil unterstützt einen breiten Bereich von 24 bis 240 V AC/DC für maximale Flexibilität. Elektromaterial für Ihre Projekte können Sie bei TELA in Österreich bequem online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Strommessbereich 0,15–15 A: Ermöglicht die flexible Überwachung verschiedener Stromstärken.
- Zwei Wechslerkontakte: Bieten vielseitige Möglichkeiten zur Meldung und Steuerung von Lasten.
- Weitspannungsnetzteil: Betrieb mit 24–240 V AC/DC ohne zusätzliche Spannungsanpassung.
- Einstellbare Verzögerungszeiten: Präzise Abstimmung der Ansprech- und Rückfallzeiten für den spezifischen Prozessbedarf.
Anwendungsbereiche
- Industrielle Automatisierungstechnik
- Überwachung von Stromkreisen auf Unter- oder Überstrom
- Schutz von Motoren und Antrieben vor Überlastung
Technische Details
| Breite | 35 Millimeter |
| Höhe | 90 Millimeter |
| 3-Phasen-Unterstrom möglich | ja |
| Strommessbereich | 0,15 bis 15 Ampere |
| Enthält Funktion Gleichspannung-Überstrom | nein |
| Tiefe | 72 Millimeter |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 bis 240 Volt |
| Enthält Funktion Gleichspannung-Unterstrom | nein |
| Anzahl der Kontakte als Öffner | 0 |
| Min. einstellbare Rückfallverzögerungszeit | 0,3 Sekunde (Zeiteinheit) |
| Max. zulässige Ansprechverzögerungszeit | 20 Sekunde (Zeiteinheit) |
| Min. einstellbare Ansprechverzögerungszeit | 1 Sekunde (Zeiteinheit) |
| 3-Phasen-Überstrom möglich | ja |
| Max. zulässige Rückfallverzögerungszeit | 30 Sekunde (Zeiteinheit) |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Schließer | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 bis 240 Volt |
| 1-Phasen-Fenster möglich | nein |
| Mit abnehmbaren Klemmen | nein |
| Bemessungssteuerspeisespannung DC | 24 bis 240 Volt |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart zur Betätigung | AC/DC |
| Funktion Gleichstrom-Fenster | nein |
| 1-Phasen-Überstrom möglich | nein |
| 3-Phasen-Fenster möglich | nein |
| 1-Phasen-Unterstrom möglich | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-2122235 | EAN: 3389119405225 | Hersteller-Art.-Nr.: RM35JA32MW
Häufig gestellte Fragen
Kann das Relais auf einer Standard-Hutschiene montiert werden?
Ja, das 35 mm breite Gerät ist für die einfache Montage auf einer DIN-Hutschiene im Schaltschrank ausgelegt.
Welcher Strombereich kann mit dem RM35JA32MW überwacht werden?
Das Relais ist für die Überwachung von Stromstärken im Bereich von 0,15 bis 15 Ampere konzipiert.
Unterstützt das Gerät den Anschluss an verschiedene Steuerspannungen?
Ja, das eingebaute Weitspannungsnetzteil ist für Steuerspeisespannungen von 24 bis 240 V AC/DC geeignet.
Wie sind die Einstellungen am Gerät gegen Manipulation geschützt?
Die Bedienelemente an der Gerätefront sind durch eine transparente Abdeckung geschützt, die eine unbeabsichtigte Verstellung verhindert.
