Description
Über dieses Produkt

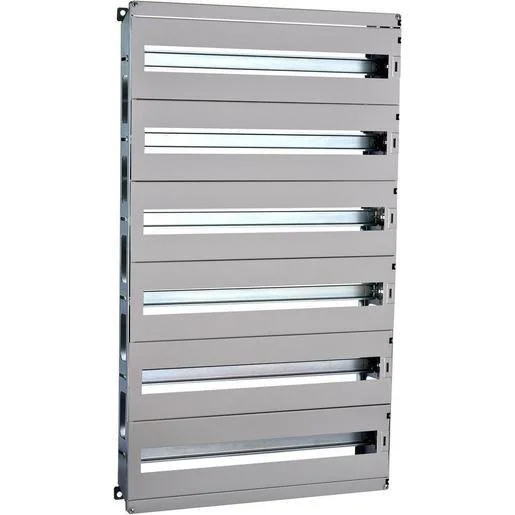

Der Schneider Electric NSYDLM48P modulare Rahmen DLM-Typ dient als effizientes Verteilerfeld für Installationsverteiler in Spacial WM Gehäusen. Dieses Anbaufeld ermöglicht die Aufnahme von insgesamt 48 Modulen auf 3 DIN-Schienen. Mit Abmessungen von 600×400 mm fügt sich der Rahmen passgenau in Gehäuseserien wie S3D, CRN oder S3X ein. Die Ausstattung umfasst eine strukturierte Frontplatte, eine Abschlussabdeckung sowie ein Erdungsband für 2×16 mm² und 5×6 mm² Leitungen. Nutzen Sie dieses Verteilerfeld für Zählerschränke und modulare Verteileranwendungen, um Schaltkomponenten übersichtlich und sicher zu montieren. Dieses Elektromaterial ist bei TELA für Kunden in Österreich online bestellbar. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 3 DIN-Schienen: Ermöglicht die geordnete Aufnahme von bis zu 48 Teilungseinheiten.
- Inklusive N-PE-Klemmen: Sorgt für eine direkte und fachgerechte Erdung der installierten Komponenten.
- Abdeckung mit Ausschnitt: Gewährleistet den schnellen Zugriff auf die Reiheneinbaugeräte.
- Passgenaues Design: Speziell für S3D, CRN und S3X Gehäuseserien entwickelt.
Anwendungsbereiche
- Installation in Spacial WM Gehäusen für die Gebäudeautomation.
- Verteilung von modularen Schalt- und Schutzgeräten in Schaltschränken.
- Einsatz als Verteilerfeld für Zählerschränke im gewerblichen und industriellen Bereich.
Technische Details
| Breite | 355 Millimeter |
| Höhe | 553 Millimeter |
| Tiefe | 101,5 Millimeter |
| Anzahl der DIN-Schienen | 3 |
| Mit N-PE-Klemmen | ja |
| Mit Montageplatte | nein |
| Art der Abdeckung | mit Ausschnitt |
| Mit Abdeckung | ja |
| Anzahl der Teilungseinheiten pro DIN-Schiene | 16 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-2757141 | EAN: 3606480162534 | Hersteller-Art.-Nr.: NSYDLM48P
Häufig gestellte Fragen
Für welche Gehäusetypen ist der Rahmen NSYDLM48P geeignet?
Dieser modulare Rahmen ist mit den Gehäuseserien Spacial S3D, CRN und S3X von Schneider Electric kompatibel.
Wie viele Module können auf dem Rahmen verbaut werden?
Der Rahmen bietet Platz für insgesamt 48 Module, verteilt auf 3 DIN-Schienen mit jeweils 16 Teilungseinheiten.
Sind die Erdungsklemmen im Lieferumfang enthalten?
Ja, der Lieferumfang beinhaltet ein Erdungsband für verschiedene Querschnittsbereiche.
Eignet sich das Verteilerfeld für Zählerschränke?
Ja, der Rahmen ist speziell für modulare Verteileranwendungen konzipiert und kann vielseitig in Zählerschränken eingesetzt werden.
