Description
Über dieses Produkt

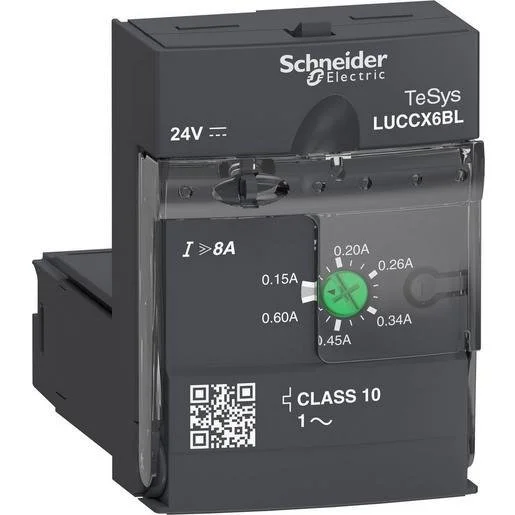

Das Schneider Electric LUCCX6BL Auslösesystem ist eine leistungsstarke Steuereinheit für Motorstarterkombinationen. Mit einem Einstellbereich von 0,15 bis 0,6 Ampere und einer Betriebsspannung von 24 V DC bietet dieses Gerät präzisen Schutz und erweiterte Kommunikationsfunktionen für industrielle Anlagen. Die kompakte Bauweise und die Unterstützung diverser Protokolle wie ASI, Modbus und DeviceNet ermöglichen eine flexible Integration in bestehende Steuerungssysteme. Diese Motorschutzeinheit findet ihren Einsatz in komplexen Verbraucherabzweigen sowie bei Direkt- oder Wendestartern. Fachleute aus der Elektrotechnik setzen auf diese Komponente, um eine zuverlässige Motorabgangskombination im professionellen Umfeld zu realisieren. Wenn Sie dieses Elektromaterial in Österreich online bestellen, profitieren Sie von einer schnellen Abwicklung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Stromeinstellung 0,15-0,6 A: Ermöglicht eine exakte Anpassung an die spezifischen Anforderungen des Motors.
- Umfangreiche Protokollunterstützung: Integrierte Kommunikation via Modbus, ASI und DeviceNet für moderne Automatisierungslösungen.
- Klasse 10 Auslösecharakteristik: Gewährleistet einen zuverlässigen Schutz bei Überlast in anspruchsvollen Anwendungen.
- Kompakte Bauform: Mit 45 mm Breite platzsparend auf der Tragschiene installierbar.
Anwendungsbereiche
- Aufbau von Direkt- und Wendestartern
- Realisierung von Verbraucherabzweigen in der Schaltschranktechnik
- Integration in automatisierte Motorabgangskombinationen
- Steuerung und Schutz bei AC-41, AC-43 und AC-44 Nutzungskategorien
Technische Details
| Überlastauslöser Stromeinstellung | 0,15 bis 0,6 Ampere |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für SUCONET | nein |
| Temperaturkompensierter Überlastschutz | ja |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 0,6 Ampere |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 0,6 Ampere |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 0,15 Ampere |
| Geeignet für Tragschienenmontage | Ja |
| Bemessungsbetriebsstrom Ie | 0,15 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit Kurzschlussauslöser | ja |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Bemessungssteuerspeisespannung bei DC | 24 Volt |
| Schutzart (IP) | IP40 |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 0,15 Ampere |
| Mit Sicherung | nein |
| Unterstützt Protokoll für LON | nein |
| Tragschienenmontage möglich | ja |
| Höhe | 66 Millimeter |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Breite | 45 Millimeter |
| Spannungsart zur Betätigung | DC |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Anzahl der Befehlsstellen | 0 |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 0,6 Ampere |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Externer Reset möglich | nein |
| Tiefe | 60 Millimeter |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,09 Kilowatt |
| Bemessungssteuerspeisespannung DC | 24 |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70 Grad Celsius |
| Mit Trafo | nein |
| Geeignet für NOT-AUS | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Auslöseklasse | CLASS 10 |
| Unterstützt Protokoll für ASI | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-2516640 | EAN: 3389110364460 | Hersteller-Art.-Nr.: LUCCX6BL
Häufig gestellte Fragen
Wofür wird das Schneider Electric LUCCX6BL verwendet?
Es dient als erweiterte Steuereinheit innerhalb der TeSys U Reihe für den Aufbau von Motorstarterkombinationen, um Motoren sicher zu steuern und zu schützen.
Welche Protokolle unterstützt das Auslösesystem?
Das Modul unterstützt ASI, Modbus, DeviceNet sowie verschiedene weitere Bussysteme, was eine hohe Flexibilität in der industriellen Vernetzung bietet.
Ist die Montage auf einer Tragschiene möglich?
Ja, das Gerät ist für die komfortable Tragschienenmontage im Schaltschrank konzipiert.
Welcher Stromeinstellbereich wird abgedeckt?
Der Überlastauslöser bietet einen präzisen Stromeinstellbereich von 0,15 bis 0,6 Ampere.
