Über dieses Produkt

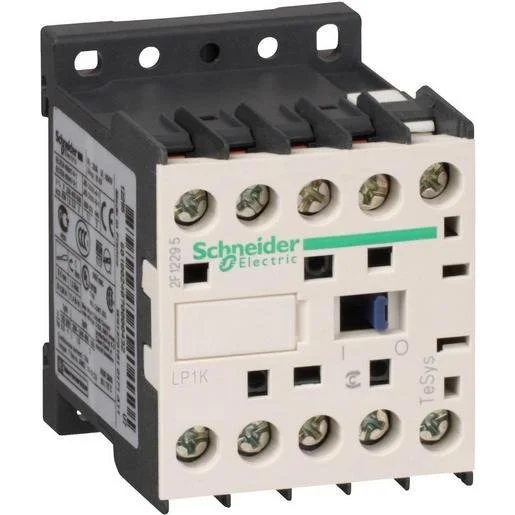

Das Schneider Electric Leistungsschütz LP1K1210BD ist eine kompakte und zuverlässige Lösung für anspruchsvolle Schaltaufgaben in industriellen Anlagen sowie Gebäudeanwendungen. Dieses 3-polige Kleinschütz mit 24V DC Spulenspannung wurde speziell für die effiziente Maschinensteuerung und die Anbindung an speicherprogrammierbare Steuerungen (SPS) entwickelt. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A (AC-3) bietet das Gerät eine hohe Schaltleistung auf kleinem Raum. Die robuste Bauweise mit Schraubanschlüssen ermöglicht eine einfache und sichere Montage in Schaltschränken. Die integrierten Hilfskontakte unterstützen komplexe Steuerungskonzepte bei minimalem Platzbedarf. Bei TELA finden Sie dieses hochwertige Elektromaterial für Ihr Projekt in Österreich einfach online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompakte Bauweise: Abmessungen von nur 45x58x57 mm – spart wertvollen Platz auf der Hutschiene.
- SPS-Kompatibilität: Direkt ansteuerbar über elektronische Geräte dank 24V DC Spulenspannung.
- Hohe Leistungsfähigkeit: 5,5 kW Bemessungsleistung bei AC-3 für zuverlässige Motorschaltungen.
- Robuste Anschlussart: Schraubanschlüsse gewährleisten eine dauerhaft feste und vibrationssichere Verbindung.
Anwendungsbereiche
- Industrielle Maschinensteuerung und Automatisierungstechnik.
- Gebäudeinfrastruktur und Lichtsteuerung.
- Steuerung von Motoren und Heizstromkreisen.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Tiefe | 57 Millimeter |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Breite | 45 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 Ampere |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Höhe | 58 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 2,2 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 Ampere |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-718106 | EAN: 3389110790849 | Hersteller-Art.-Nr.: LP1K1210BD
Häufig gestellte Fragen
Kann dieses Schütz direkt an eine SPS angeschlossen werden?
Ja, dank der 24V DC Steuerspannung ist dieses Modell optimal für die direkte Ansteuerung durch speicherprogrammierbare Steuerungen (SPS) geeignet.
Ist das Gerät für den Reiheneinbau geeignet?
Nein, dieses spezielle Leistungsschütz der TeSys K-Serie ist für die Montage auf eine Montageplatte oder eine Standard-DIN-Schiene vorgesehen, aber nicht für den klassischen Reiheneinbau im Verteiler.
Welche Motorleistung kann mit dem LP1K1210BD geschaltet werden?
Das Schütz ist für eine Bemessungsbetriebsleistung von bis zu 5,5 kW bei einer Betriebsspannung von 400 V (AC-3) ausgelegt.
Wie werden die Leitungen am Leistungsschütz befestigt?
Der Anschluss erfolgt bequem und sicher über die integrierten Schraubklemmen für den Hauptstromkreis.
