Über dieses Produkt

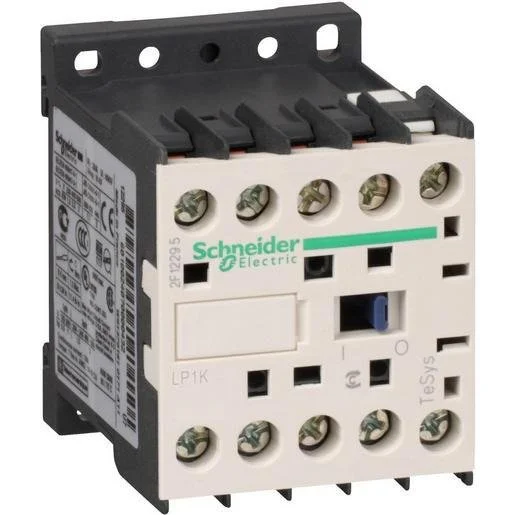

Das Schneider Electric Leistungsschütz LP1K1201BD ist ein kompaktes 3-poliges Schaltgerät für professionelle Anwendungen in der Industrie und Gebäudeautomation. Das AC-schaltende Schütz überzeugt durch eine Bemessungsbetriebsleistung von 5,5 kW bei 400 V und eine Spulenspannung von 24 V DC. Dank der bewährten TeSys-Technologie sorgt dieses Kleinschütz für eine zuverlässige Steuerung von Motoren und Lasten in anspruchsvollen Umgebungen. Die integrierte Schnittstelle ermöglicht eine nahtlose Anbindung an elektronische Geräte wie eine SPS. Mit seinen kompakten Abmessungen und dem robusten Schraubanschluss ist das Modul eine effiziente Lösung für Ihre Schaltaufgaben im Elektromaterial-Bereich. Bestellen Sie Ihr Industriematerial bequem online bei TELA. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 24 V DC Betätigungsspannung: Ermöglicht eine direkte Ansteuerung durch speicherprogrammierbare Steuerungen.
- 5,5 kW Leistung bei AC-3: Kraftvolle Schaltung von Motoren bis 12 Ampere Betriebsstrom.
- Kompakte Bauweise: Mit nur 45 mm Breite platzsparende Montage im Schaltschrank.
- Robuster Schraubanschluss: Dauerhaft sichere Kontaktierung für den Hauptstromkreis.
Anwendungsbereiche
- Industrielle Maschinensteuerung und Automatisierung.
- Steuerung von elektrischen Verbrauchern in der Infrastruktur.
- Einsatz in der Gebäudeautomation für komplexe Schaltvorgänge.
- Anbindung an SPS-Systeme zur präzisen Laststeuerung.
Technische Details
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 Ampere |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Breite | 45 Millimeter |
| Tiefe | 57 Millimeter |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 2,2 Kilowatt |
| Höhe | 58 Millimeter |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 Ampere |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-2328666 | EAN: 3389110790771 | Hersteller-Art.-Nr.: LP1K1201BD
Häufig gestellte Fragen
Kann das Schütz direkt an eine SPS angeschlossen werden?
Ja, das Modell LP1K1201BD ist durch seine 24 V DC Spulenspannung für die direkte Ansteuerung über elektronische Ausgänge einer SPS optimiert.
Ist das Gerät für den Reiheneinbau geeignet?
Nein, dieses spezielle Leistungsschütz ist nicht für die Montage auf der Hutschiene im Reiheneinbau (Verteilereinbau) vorgesehen.
Welche maximale Motorleistung kann geschaltet werden?
Das Schütz ist bei einer Spannung von 400 V für eine Bemessungsbetriebsleistung von 5,5 kW in der Kategorie AC-3 ausgelegt.
Welche Kontakte stehen zur Verfügung?
Das Gerät verfügt über 3 Schließer als Hauptkontakte und 1 Öffner als Hilfskontakt.
