Über dieses Produkt

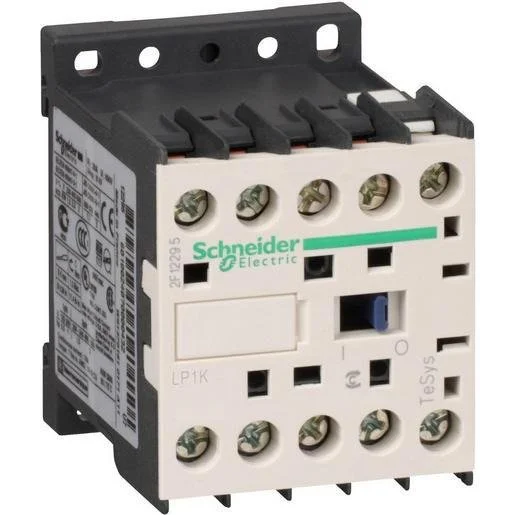

Das Schneider Electric Leistungsschütz LP1K0610BD ist ein kompaktes Schaltgerät für die zuverlässige Steuerung von Motoren und Lasten in der Industrie sowie Gebäudetechnik. Als 3-poliges AC-schaltendes Modell mit einer Bemessungsbetriebsleistung von 2,2 kW bei 400 V bietet es eine präzise Lösung für den AC-3 Betrieb. Die Spule ist für eine Steuerspannung von 24 V DC ausgelegt, was eine einfache Schnittstelle zu speicherprogrammierbaren Steuerungen (SPS) ermöglicht. Mit dem integrierten Hilfskontakt (1 Schließer) lassen sich Rückmeldungen und Verriegelungen effizient umsetzen. Das robuste Gehäuse und der bewährte Schraubanschluss sorgen für eine sichere Montage in Schaltschränken und Anlagen. Suchen Sie nach hochwertigen Schützen für Ihr Projekt? In unserem Elektromaterial-Onlineshop für Österreich finden Sie dieses Bauteil für Ihre elektrische Anlage direkt online. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 2,2 kW: Ideal für effiziente Motorenanwendungen im AC-3 Betrieb.
- 24 V DC Steuerspannung: Ermöglicht die direkte Ansteuerung über SPS oder elektronische Geräte.
- Integrierter 1 Schließer Hilfskontakt: Erleichtert die Integration in komplexe Steuerungskreise ohne Zusatzmodule.
- Robuster Schraubanschluss: Garantiert dauerhaft feste Verbindungen im Hauptstromkreis.
Anwendungsbereiche
- Industrielle Maschinensteuerung und Automatisierungstechnik.
- Gebäudeinfrastruktur und Steuerung von Heiz- oder Beleuchtungssystemen.
- Einsatz als Koppelschütz zwischen Elektronik und Leistungskreis.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 Kilowatt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 1,5 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 Ampere |
| Breite | 45 Millimeter |
| Höhe | 58 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 6 Ampere |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Spannungsart zur Betätigung | DC |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 4 Ampere |
| Tiefe | 57 Millimeter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-718130 | EAN: 3389110363227 | Hersteller-Art.-Nr.: LP1K0610BD
Häufig gestellte Fragen
Kann dieses Schütz direkt von einer SPS angesteuert werden?
Ja, aufgrund der 24 V DC Steuerspannung ist dieses Modell optimal für die direkte Ansteuerung durch elektronische Steuerungen (SPS) geeignet.
Ist das Gerät für den Reiheneinbau im Verteiler geeignet?
Nein, dieses spezielle Modell ist nicht für den Reiheneinbau (Hutschienenmontage in Standard-Verteilern) konzipiert, sondern primär für die Schaltschrankmontage.
Welche Bemessungsleistung deckt das Gerät ab?
Bei einer Spannung von 400 V beträgt die Bemessungsbetriebsleistung im AC-3 Betrieb 2,2 kW bei einem Strom von 6 Ampere.
Was bedeutet die Bezeichnung AC-3 bei diesem Schütz?
Die Kategorie AC-3 steht für das Schalten von Käfigläufermotoren während des Laufens, wobei der Ausschaltstrom dem Nennstrom entspricht.
