Über dieses Produkt

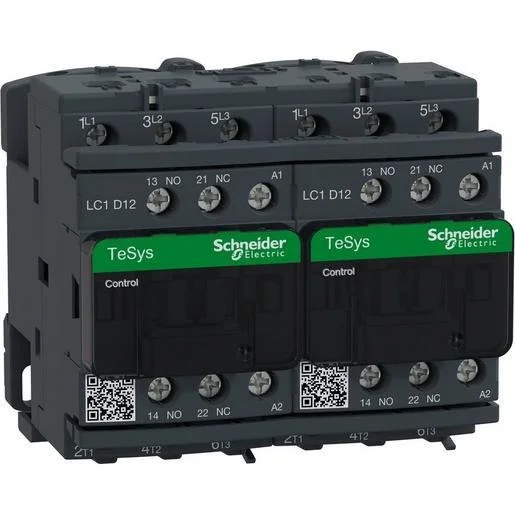

Das Schneider Electric Wendeschütz LC2D12P7 ist eine 3-polige Schützkombination, die für eine effiziente Motorsteuerung in industriellen Anlagen konzipiert wurde. Mit einer Bemessungsleistung von 5,5 kW bei 400 V AC-3 und einer Steuerspannung von 230 V AC ermöglicht dieses Gerät eine zuverlässige Steuerung von Motoren und Lasten. Das kompakte Gehäuse mit einer Breite von nur 90 mm erlaubt eine platzsparende Montage auf Tragschienen. Die bereits fertig verdrahtete Hauptstromebene reduziert den Installationsaufwand in der Schaltanlage erheblich. Dank der räumlich und farblich getrennten Steuer- und Leistungsebene ist die Sicherheit und Übersichtlichkeit bei der Wartung gewährleistet. Für individuelle Anforderungen lässt sich die Kombination zudem durch zusätzliche Hilfskontakte erweitern. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kompaktes Design: 90 mm Breite — ideal für begrenzte Platzverhältnisse in Verteilern.
- Vormontierte Hauptstromverdrahtung: — spart Zeit und reduziert Fehler bei der Installation.
- Erweiterbare Hilfskontakte: 1 S + 1 Ö integriert — flexibel anpassbar an spezifische Steuerungsaufgaben.
- Robuste Schraubanschlüsse: — sichere und dauerhafte elektrische Verbindung für Steuer- und Leistungskreise.
Anwendungsbereiche
- Motorsteuerung und Drehrichtungsumkehr von Drehstrommotoren.
- Industrielle Automatisierungstechnik in Maschinen und Anlagen.
- Einsatz als Verbraucherabzweig in Schalt- und Steuerschränken.
- Steuerung von elektrischen Verbrauchern in AC-Systemen bis 400 V.
Technische Details
| Anzahl der Hilfskontakte als Öffner | 1 |
| Breite | 90 Millimeter |
| Betriebsspannung AC 50 Hz | 440 |
| Spannungsart der Betriebsspannung | AC |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Funktion | Wendeschütz |
| Höhe | 77 Millimeter |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 Kilowatt |
| Betriebsspannung AC 60 Hz | 440 |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 Ampere |
| Geeignet für Tragschienenmontage | ja |
| Bemessungsbetriebsleistung NEMA | 5,59 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Tiefe | 86 Millimeter |
| Schutzart (IP) | IP20 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1193805 | EAN: 3389110386134 | Hersteller-Art.-Nr.: LC2D12P7
Häufig gestellte Fragen
Ist das Wendeschütz bereits verdrahtet?
Ja, bei diesem Modell von Schneider Electric ist die Hauptstromverdrahtung bereits werksseitig fertig durchgeführt, was die Montagezeit vor Ort deutlich verkürzt.
Kann die Anzahl der Hilfskontakte erweitert werden?
Ja, das LC2D12P7 ist ab Werk mit je einem Hilfskontakt (1 S + 1 Ö) ausgestattet und lässt sich bei Bedarf mit weiteren Hilfskontaktblöcken erweitern.
Welche Montagearten werden unterstützt?
Das Gerät ist für die einfache Tragschienenmontage (Hutschienenmontage) konzipiert und bietet zudem Möglichkeiten zur Schraubbefestigung.
Welche Steuerspannung benötigt dieses Schütz?
Das Schütz ist für eine Steuer- und Betätigungsspannung von 230 V AC (50/60 Hz) ausgelegt.
