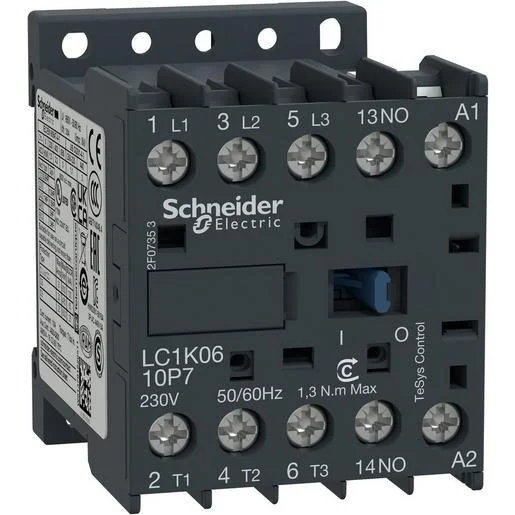

Das Schneider Electric Leistungsschütz LC1K0610P7 ist ein kompaktes 3-poliges Schaltgerät für anspruchsvolle Steuerungsaufgaben. Mit einer Bemessungsbetriebsleistung von 2,2 kW bei 400 V und einem Betriebsstrom von 6 A eignet sich dieses Modell für präzise industrielle Schaltvorgänge. Die Steuerspeisespannung der Spule beträgt 230 V AC, was die Integration in bestehende Wechselstromsysteme erleichtert. Dank der kompakten Bauweise mit 45 mm Breite findet das Schütz problemlos Platz in eng bestückten Schaltschränken. Die robuste Bauart unterstützt zuverlässige Schaltvorgänge in Maschinensteuerungen und Gebäuden. Dieses Elektromaterial können Sie bequem in Österreich online bestellen und direkt in Ihre Automatisierungstechnik einbauen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 2,2 kW: Ideal für Motorenanwendungen der Kategorie AC-3.
- Integrierter 1-Schließer-Hilfskontakt: Ermöglicht die Rückmeldung des Schaltzustands an Steuerungen.
- Kompaktes Design: Nur 45 mm Baubreite für platzsparende Montage auf engem Raum.
- Bewährter Schraubanschluss: Sorgt für eine dauerhafte und vibrationsfeste Verbindung der Leiter.
Anwendungsbereiche
- Industrielle Maschinensteuerungen und Automatisierungssysteme
- Gebäudetechnische Schalt- und Steuereinrichtungen
- Schnittstellenanbindung für speicherprogrammierbare Steuerungen (SPS)
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 Kilowatt |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 1,5 Kilowatt |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Höhe | 58 Millimeter |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 6 Ampere |
| Spannungsart zur Betätigung | AC |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 Ampere |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 4 Ampere |
| Breite | 45 Millimeter |
| Tiefe | 57 Millimeter |
| Anzahl der Schließer als Hauptkontakte | 3 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-239887 | EAN: 3389110368819 | Hersteller-Art.-Nr.: LC1K0610P7
Häufig gestellte Fragen
Ist das Schneider Electric LC1K0610P7 für den Reiheneinbau geeignet?
Nein, das Schütz ist nicht für die Montage auf einer Hutschiene in einem Reiheneinbaugehäuse vorgesehen, sondern für den klassischen Schaltschrankbau.
Welche Steuerspannung benötigt dieses Leistungsschütz?
Dieses Modell benötigt eine Steuerspeisespannung von 230 V AC für die Betätigung der Spule.
Kann das Schütz zur Steuerung von Motoren verwendet werden?
Ja, das Schütz ist für Motorenanwendungen nach der Kategorie AC-3 bis zu einer Leistung von 2,2 kW (bei 400 V) ausgelegt.
Wie werden die Leitungen an das Schütz angeschlossen?
Die Anschlüsse für den Hauptstromkreis sind als klassische Schraubanschlüsse ausgeführt, was eine sichere Montage gewährleistet.
