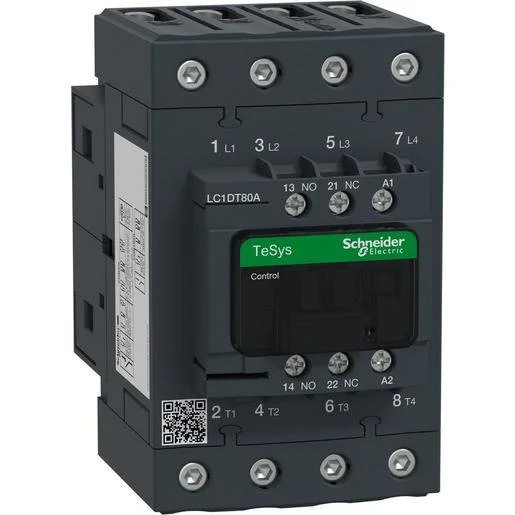

Das Schneider Electric Leistungsschütz LC1DT80AP7 ist ein robustes 4-poliges Schaltgerät für anspruchsvolle Anwendungen. Als Teil der bewährten TeSys D-Serie bietet dieses AC-schaltende Modell eine hohe Betriebssicherheit bei der Steuerung von Widerstandslasten. Mit einem Bemessungsbetriebsstrom von 80A bei AC-1 und einer Steuerspannung von 230V AC ist es für diverse industrielle Anforderungen ausgelegt. Das Gerät verfügt über 1 Schließer und 1 Öffner als Hilfskontakte sowie vier Hauptschließer, was eine flexible Integration in bestehende Steuerungssysteme ermöglicht. Dank der soliden Schraubanschlüsse profitieren Elektrofachkräfte von einer dauerhaften und stabilen Kontaktierung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom 80A (AC-1): Ermöglicht das Schalten hoher Lasten im Dauerbetrieb.
- Integrierte Hilfskontakte (1S+1Ö): Bietet zusätzliche Flexibilität für Steuerstromkreise.
- 230V AC Steuerspannung: Kompatibel mit gängigen Steuerspannungen in der Gebäude- und Anlagentechnik.
- Robuste Bauweise: Garantiert Langlebigkeit und Zuverlässigkeit in anspruchsvollen Umgebungen.
Anwendungsbereiche
- Schalten von Widerstandslasten
- Industrielle Heizungssteuerungen
- Steuerung von Beleuchtungs- und Stromverteilungssystemen
- Einsatz in der allgemeinen Anlagentechnik
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Spannungsart zur Betätigung | AC |
| Höhe | 122 Millimeter |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Tiefe | 120 Millimeter |
| Breite | 70 Millimeter |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 Ampere |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 Ampere |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-2465167 | EAN: 3389119409445 | Hersteller-Art.-Nr.: LC1DT80AP7
Häufig gestellte Fragen
Ist dieses Schütz für den Reiheneinbau geeignet?
Nein, das Leistungsschütz LC1DT80AP7 ist nicht für den klassischen Reiheneinbau in Standard-Verteilerreihen ausgelegt.
Welche Steuerspannung benötigt das Gerät?
Das Schütz ist für eine Bemessungssteuerspeisespannung von 230V AC bei 50/60 Hz ausgelegt.
Wie viele Hauptkontakte besitzt das Modell?
Das Gerät verfügt über 4 Schließer als Hauptkontakte, was es ideal für 4-polige Schaltanwendungen macht.
Welche Anschlussart wird verwendet?
Der Hauptstromkreis wird über zuverlässige Schraubanschlüsse verbunden, die eine sichere Installation gewährleisten.
