Description
Über dieses Produkt

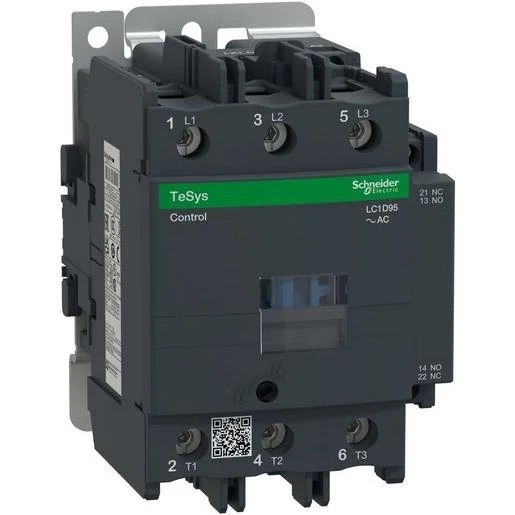

Das Schneider Electric Leistungsschütz LC1D95P7 ist ein 3-poliges Schaltgerät für anspruchsvolle AC-Anwendungen. Mit einer Bemessungsbetriebsleistung von 45 kW bei 400 V und einem Strom von 95 A im AC-3 Betrieb überzeugt es durch seine robuste Bauweise für industrielle Schaltaufgaben. Das Modell verfügt über drei Schließer als Hauptkontakte sowie einen zusätzlichen Hilfsschließer und Hilfsöffner. Die Einrichtung erfolgt dank der bewährten Bauform schnell und sicher, wobei die Everlink-Technologie für eine dauerhaft stabile Stromverbindung sorgt. Durch die mechanische Kopplung ist das Schütz besonders für sicherheitsrelevante Schaltkreise geeignet. Sie können dieses Leistungsschütz direkt bei TELA für Ihre Projekte in Österreich online bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 45 kW: Ermöglicht das Schalten von leistungsstarken Drehstrommotoren im AC-3 Betrieb.
- Integrierte Hilfskontakte: Ausgestattet mit 1 Schließer und 1 Öffner für flexible Rückmeldungen und Steuerungsaufgaben.
- Everlink-Anschlusstechnik: Gewährleistet eine sichere, langlebige und vibrationsfeste Stromverbindung.
- Mechanische Sicherheit: Unterstützt den Einsatz in Sicherheitsanwendungen durch gekoppelte Kontakte und Spiegelkontakt-Funktion.
Anwendungsbereiche
- Steuerung und Schutz von Drehstrommotoren in Industrieanlagen.
- Schaltaufgaben in der Heizungs- und Klimatechnik (Heizstromschütz).
- Einsatz als Leistungsschütz in Stern-Dreieck-Kombinationen.
- Automatisierungstechnik für AC-Lasten mit hohen Schaltzyklen.
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 45 Kilowatt |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 95 Ampere |
| Höhe | 127 Millimeter |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 15 Kilowatt |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 32 Ampere |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Breite | 85 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 Ampere |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Tiefe | 130 Millimeter |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte | 0 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1193716 | EAN: 3389110451733 | Hersteller-Art.-Nr.: LC1D95P7
Häufig gestellte Fragen
Für welche Nennspannung ist die Steuerspule ausgelegt?
Die Spule des Leistungsschützes LC1D95P7 ist für eine Steuerspeisespannung von 230 V AC ausgelegt.
Kann das Gerät auf einer Hutschiene im Verteiler verbaut werden?
Nein, dieses Modell ist aufgrund seiner Abmessungen und Bauweise nicht für den standardmäßigen Reiheneinbau in kleinen Verteilern geeignet.
Wie viele Hilfskontakte sind vorhanden?
Das Schütz verfügt über einen integrierten Hilfsschließer (1S) und einen Hilfsöffner (1Ö).
Ist das Schütz für Sicherheitsanwendungen zugelassen?
Ja, dank der mechanisch gekoppelten Kontakte und der Spiegelkontakt-Eigenschaft ist es für sicherheitsrelevante Anwendungen geeignet.
