Description
Über dieses Produkt

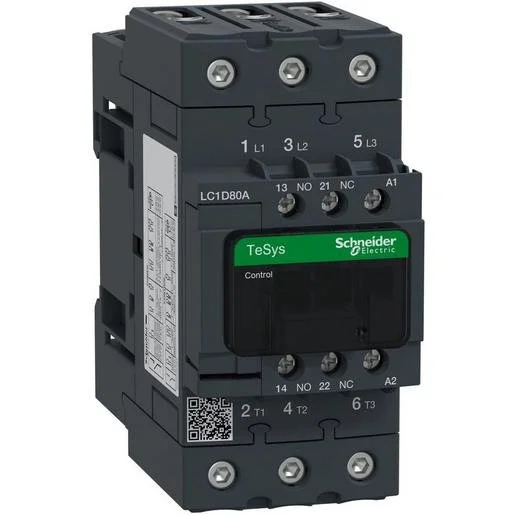

Der Schneider Electric Leistungsschütz LC1D80AP7 ist ein robustes 3-poliges Schaltgerät für anspruchsvolle elektrische Anwendungen. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V und einem Betriebsstrom von 80 A in der Kategorie AC-1 überzeugt dieses Modell durch Zuverlässigkeit in industriellen Schaltanlagen. Das Gerät ist für die Steuerspannung 230 V AC ausgelegt und verfügt über einen integrierten Hilfskontaktblock mit je einem Schließer und einem Öffner. Dank der Everlink-Technologie und der Schraubanschlüsse profitieren Sie von einer dauerhaft sicheren Stromverbindung bei gleichzeitig einfacher Montage. Das Schütz eignet sich optimal für Motorschaltungen, Heizungssteuerungen sowie als Lastabwurfschütz in komplexen Verteilungen. Kunden können dieses zuverlässige Elektromaterial in unserem Onlineshop bequem für Projekte in ganz Österreich kaufen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsleistung 37 kW: Ausgelegt für leistungsstarke Motoren und Lastkreise.
- Everlink-Anschlusstechnik: Gewährleistet eine dauerhaft feste und sichere Stromverbindung.
- Integrierte Hilfskontakte (1S+1Ö): Ermöglichen eine flexible Einbindung in Steuerungskonzepte.
- Kompaktes Design (55 mm Breite): Platzsparende Montage im Schaltschrank oder Verteiler.
Anwendungsbereiche
- Automatisierung von Motorschaltungen in Industrieanlagen
- Schaltung von Heizstromkreisen und elektrischen Verbrauchern
- Einsatz als Netz- oder Stern-Dreieck-Schütz
- Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte
Technische Details
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 Ampere |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Bemessungsbetriebsleistung NEMA | 29,8 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Tiefe | 120 Millimeter |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 Kilowatt |
| Breite | 55 Millimeter |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 66 Ampere |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 30 Kilowatt |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Höhe | 122 Millimeter |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Spannungsart zur Betätigung | AC |
| Geeignet für Reiheneinbau | ja |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-5637686 | EAN: 3606481312174 | Hersteller-Art.-Nr.: LC1D80AP7
Häufig gestellte Fragen
Ist der Leistungsschütz für den Reiheneinbau geeignet?
Ja, dieses Modell ist explizit für den Reiheneinbau in Schaltschränken und Verteilungen konzipiert.
Welche Steuerspannung benötigt die Spule?
Das Schütz ist für eine Bemessungssteuerspeisespannung von 230 V AC bei 50/60 Hz ausgelegt.
Wie hoch ist die Nennleistung bei AC-3?
Das Gerät bietet eine Bemessungsbetriebsleistung von 37 kW bei einer Spannung von 400 V in der Kategorie AC-3.
Besitzt das Schütz Hilfskontakte?
Ja, der Leistungsschütz ist werkseitig mit einem Hilfskontaktblock ausgestattet, der jeweils einen Schließer und einen Öffner enthält.
