Description
Über dieses Produkt

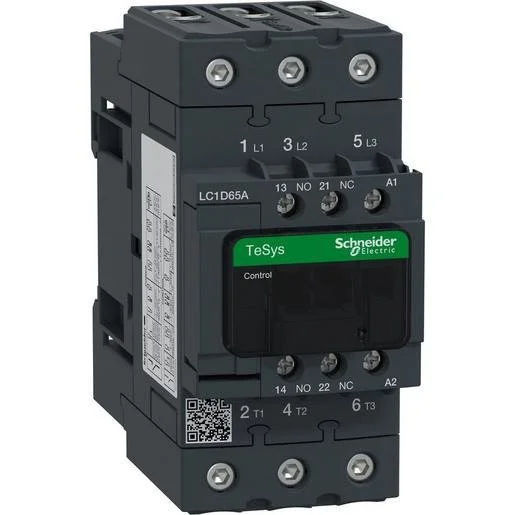

Das Schneider Electric Leistungsschütz LC1D65AP7 ist ein zuverlässiges Schaltgerät für anspruchsvolle industrielle Anwendungen. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V und einer Steuerspannung von 230 V AC eignet sich dieses AC-schaltende Motorschütz optimal für die Steuerung von Drehstrommotoren und Heizsystemen. Das robuste Design mit Schraubanschluss garantiert eine sichere Kontaktierung in Schaltanlagen und Verteilungen. Durch die 3-polige Ausführung mit 1 Schließer und 1 Öffner als Hilfskontakt bietet das Gerät hohe Flexibilität bei der Integration in komplexe Steuerungslogiken. Elektriker und Anlagenbauer setzen auf die bewährte Qualität dieses Drehstromschützes für eine effiziente Lastschaltung. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsbetriebsstrom 65 A bei AC-3: Hohe Belastbarkeit für leistungsstarke Motoren.
- Integrierte Hilfskontakte (1S+1Ö): Ermöglicht einfache Rückmeldungen und Verriegelungsschaltungen.
- Robuster Schraubanschluss: Sorgt für dauerhaft feste und vibrationssichere Verbindungen.
- 230 V AC Betätigungsspannung: Standardisierte Steuerspannung für einfache Anlagenintegration.
Anwendungsbereiche
- Industrielle Motorsteuerung und Antriebe
- Heizstromkreise und Lastabwurfschaltungen
- Stern-Dreieck-Anlaufkombinationen
- Automatisierungstechnik in Schaltanlagen
Technische Details
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 Ampere |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 Ampere |
| Betriebsspannung AC 60 Hz | 440 Volt |
| Höhe | 122 Millimeter |
| Betriebsspannung AC 50 Hz | 440 Volt |
| Breite | 55 Millimeter |
| Spannungsart zur Betätigung | AC |
| Tiefe | 120 Millimeter |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 11 Kilowatt |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 Volt |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 Volt |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-2397919 | EAN: 3389119409025 | Hersteller-Art.-Nr.: LC1D65AP7
Häufig gestellte Fragen
Ist das Schütz für Stern-Dreieck-Schaltungen geeignet?
Ja, das Modell lässt sich als Teil einer Stern-Dreieck-Schütz-Kombination zur Steuerung von Drehstrommotoren einsetzen.
Kann das Gerät auf einer DIN-Schiene montiert werden?
Nein, das Gerät ist nicht für den klassischen Reiheneinbau in kleinen Verteilern vorgesehen, sondern für den Aufbau auf Montageplatten.
Welche Steuerspannung benötigt dieses Modell?
Das Leistungsschütz benötigt eine Steuerspeisespannung von 230 V AC bei 50/60 Hz.
Wie hoch ist der Bemessungsbetriebsstrom bei AC-1 Last?
Bei AC-1 Last (ohmsche Last) beträgt der Bemessungsbetriebsstrom 80 Ampere.
