Description
Über dieses Produkt

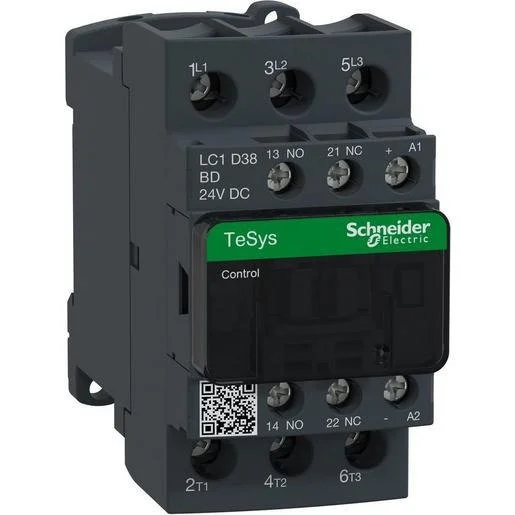

Der Schneider Electric Leistungsschütz LC1D38BD ist ein leistungsstarkes Schaltgerät für AC-Anwendungen, das für eine zuverlässige Steuerung von Motoren und Lasten konzipiert wurde. Mit einer Bemessungsbetriebsleistung von 18,5 Kilowatt bei 400 Volt eignet sich dieses Modell optimal für anspruchsvolle industrielle Schaltaufgaben. Das Gerät arbeitet mit einer Steuerspeisespannung von 24 Volt DC und verfügt über drei Hauptkontakte sowie jeweils einen Schließer- und Öffner-Hilfskontakt. Dank der robusten Bauweise und des bewährten Schraubanschlusses ist eine sichere Integration in Schaltschränke gewährleistet. Nutzen Sie unser Angebot, um Elektromaterial für Ihre Projekte direkt in Österreich online zu bestellen. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 18,5 kW Leistung bei AC-3: Ermöglicht das zuverlässige Schalten von Motoren in industriellen Umgebungen.
- 24V DC Steuerspannung: Energieeffiziente Betätigung mit Gleichstrom.
- Kompaktes Design: 45 mm Breite erlauben eine platzsparende Montage auf DIN-Schienen.
- Integrierte Hilfskontakte: Ausgestattet mit 1 Schließer und 1 Öffner für flexible Rückmeldungen.
- Robuster Schraubanschluss: Sorgt für dauerhaft feste Verbindungen im Hauptstromkreis.
Anwendungsbereiche
- Industrielle Motorsteuerung und Antriebe
- Schalten von Heizstromkreisen und Lastanwendungen
- Einsatz als Leistungsschütz in der Automatisierungstechnik
- Verwendung in anspruchsvollen Schaltanlagen mit Gleichstrombetätigung
Technische Details
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 Kilowatt |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung DC | 24 Volt |
| Tiefe | 101 Millimeter |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 Ampere |
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V | 7,5 Kilowatt |
| Breite | 45 Millimeter |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart zur Betätigung | DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Höhe | 85 Millimeter |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 Ampere |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 18 Ampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Schneider Electric | Artikel-Nr.: SAE-1193287 | EAN: 3389110359671 | Hersteller-Art.-Nr.: LC1D38BD
Häufig gestellte Fragen
Welche Steuerspannung benötigt der Schneider Electric LC1D38BD?
Dieser Leistungsschütz benötigt eine Bemessungssteuerspeisespannung von 24 Volt DC für die Betätigung.
Ist das Gerät für den Reiheneinbau geeignet?
Nein, der Leistungsschütz LC1D38BD ist nicht für den klassischen Reiheneinbau in Installationsverteilern ausgelegt, sondern für die Montage im Schaltschrank.
Wie hoch ist die Schaltleistung bei AC-3?
Die Bemessungsbetriebsleistung bei AC-3 und 400 Volt beträgt 18,5 Kilowatt bei einem Betriebsstrom von 38 Ampere.
Welche Hilfskontakte sind vorhanden?
Das Gerät ist standardmäßig mit einem Schließer (S) und einem Öffner (Ö) als Hilfskontakte ausgestattet.
